Струнный преобразователь ПС-169

В НГДУ Иркеннефть разработан пневмочастотный преобразователь, предназначенный для преобразования унифицированного пневматического сигнала 0,2—1,0 кгс/см2 (ГОСТ 9468—60) в унифицированный частотный сигнал 4000—8000 Гц.

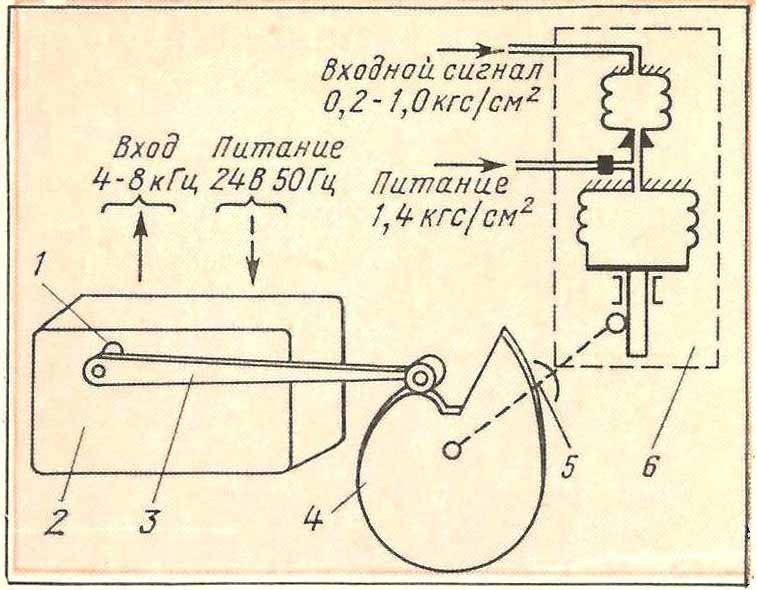

Принцип действия прибора (см. рисунок) заключается в следующем. Давление входного сигнала преобразуется элементом 6 во вращательное движение вала 5, на который насажен копир 4. По профилю последнего скользит шарикоподшипник рычага 3. Рычаг передает вращательное движение копира входной оси 1 струнного преобразователя 2.

Рабочие характеристики входного элемента и струнного преобразователя ПС-169 линейные, поэтому профиль копира выбран квадратичным, чтобы получить функциональную зависимость.

Рабочая формула прибора

где Авых — величина выходного частотного сигнала; Fвх — значение частоты на каком-либо участке шкалы без извлечения квадратного корня их входного сигнала.

Техническая характеристика

Входной сигнал - сжатый воздух
Давление сжатого воздуха входного сигнала 0,2—1,0 кгс/см2
Выходной сигнал – частотный
Пределы изменения выходного сигнала - 4000—8000 Гц
Номинальное амплитудное значение выходного сигнала - 0,6—1,2 В
Скважность выходного сигнала – 2 ±0,2
Давление сжатого воздуха питающего прибор - 1,4 кгс/см2
Потребляемая мощность, не более - 1,0 ВА
Класс точности не ниже - 0,4
Вариация выходного сигнала, не более ±0,25% от разности верхнего и нижнего значений рабочего диапазона частот
Масса, не более - 1,2 кг
Габариты - 250x130x150 мм

Прибор применяется для подключения датчиков с пневматическим выходом к устройствам оперативного сбора, хранения и обработки информации.

***
