Обзор и разборка матрицы Chunghwa CLAA215FA 01

Эта ЖК-матрица стояла в мониторе Samsung SyncMaster LD220 (обзор и разборку которого смотрите по ссылке). Этот блок я вынес в отдельную статью, так как эта матрица (экран или дисплей) используется и в других мониторах. Кроме того, она используется и в некоторых моноблоках и ЖК-телевизорах.

+ Щелкайте по фото, чтобы увеличить!

Разбираем

Все этапы разборки я не стану приводить - тут все устроено самым обычным образом: металлический корпус (сталь), пластмассовые рамки на защелках. Сама ЖК-матрица с платой электроники - соединены между собой гибкими шлейфами; белая подложка, толстый лист оргстекла с точками, поляризационные пластины... две лампы подсветки...

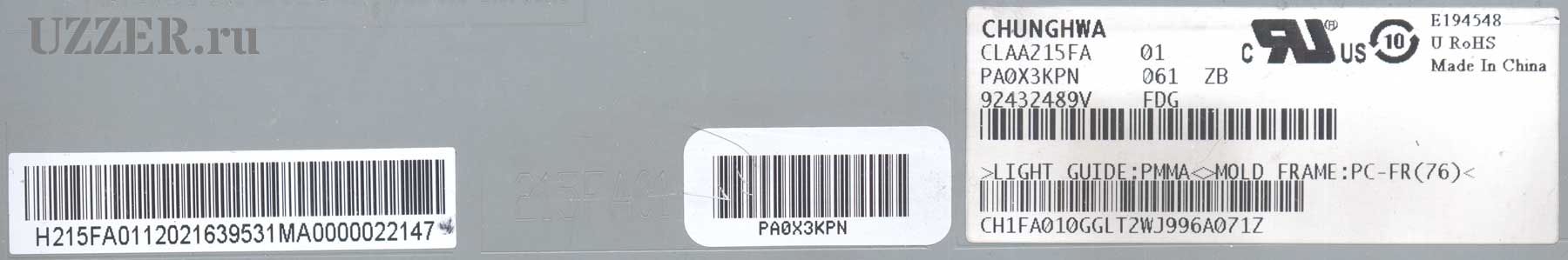

На металлическом корпусе несколько наклеек. Главная - имя производителя: Chunghwa, название модели - CLAA215FA 01. Licht Guide: PMMS Mold Frame: PC-FR (76)< и всякое такое прочее - бестолковое. Сделано в Китае.

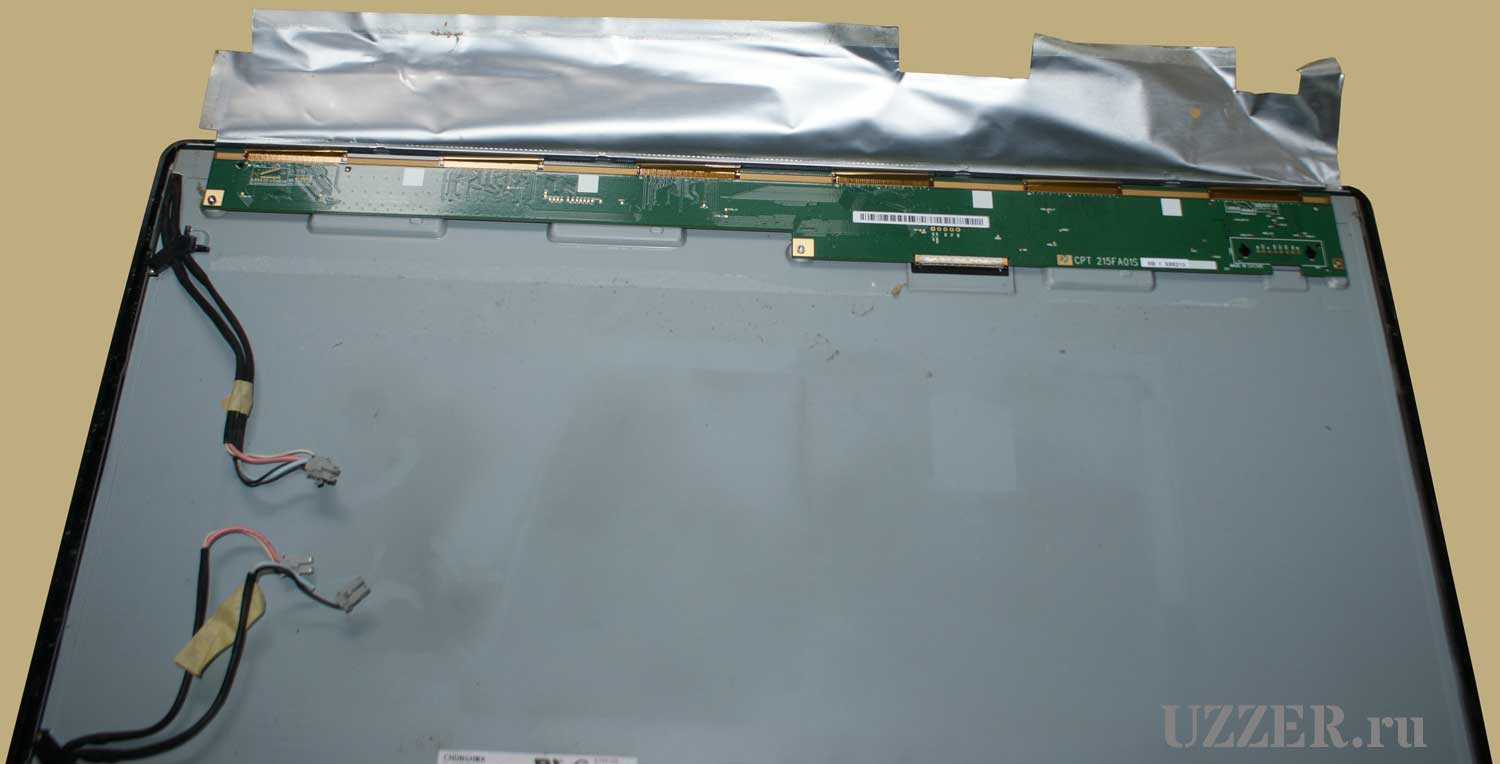

Плата электроники как обычно закрыта экраном, в данном случае это алюминиевая фольга с липучкой по краю. На фото видим и провода для ламп подсветки, в высоковольтной изоляции... На них подается 750 вольт переменного тока...

Плата CPT 215FA01S

Эта плата электроники расположена в верхней части монитора и через шесть гибких шлейфов соединена со стеклянной матрицей. К металлическому корпусу она надежно притянута четырьмя винтиками, сверху, как и сказано, её защищает алюминиевый экран. С платой скалера она соединяется через гибкий 30-контактный шлейф.

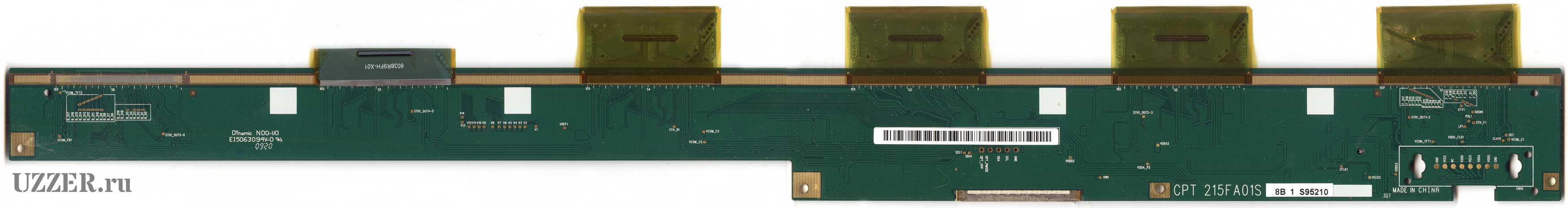

Маркировка на плате: CPT 215FA01S (CPT - это сокращенное имя производителя Chunghwa Picture Tubes). Затем: 8B 1 S95210. И еще: DYnamic ND0-V0 E150630. С этой стороны платы элементов нет, только позолоченные контактные площадки, для контроля и программирования. Также ряд позолоченных тонких контактов, к которым и приклеены гибкие шлейфы, на них маркировка: 6038R9FH-X01 (Samsung S6C1191-51B).

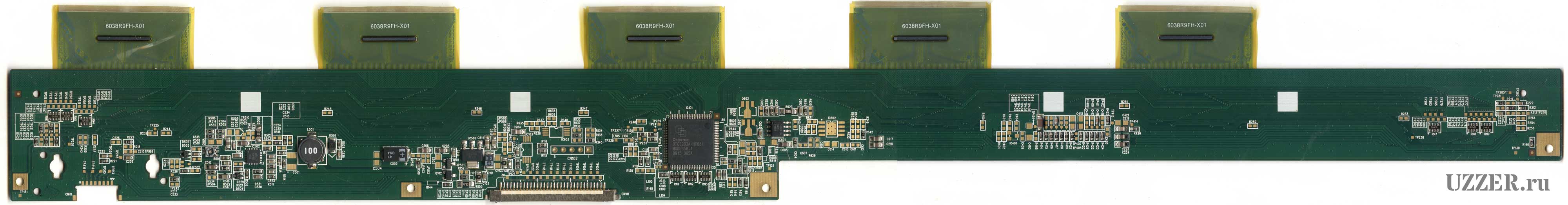

С обратной стороны платы мы видим достаточно количество SMD-элементов, при этом половина мест разведенных, но не распаянных. Микросхема IC502 - AAT1177 и это преобразователь напряжения постоянного тока, DC/DC. IC501 - K238 стабилизатор напряжения. Большая микросхема IC101 - Orisetech OTC3203A-HF081 MG0U358.1 микроконтроллер, чип управления. IC601 - 5462A-HG (вероятно чип прошиваемой памяти).

В этой ЖК-матрице применены лампы подсветки: сверху две и снизу две. Маркировка на алюминиевых корпусах: 215FA01 HB19529.

Подведем итоги

Данная матрица, увы, была в нерабочем состоянии... причина - отслоение в одном месте контактов на шибком шлейфе. И как итог - весь монитор на свалку. Хотя, сама по себе матрица неплохая, давала достойную для своего времени картинку.

Приведенные здесь фотографии у меня есть в более высоком разрешении и высокого качества - если они вам нужны, напишите в комментариях к статье и я их выложу!

Михаил Дмитриенко, специально для UZZER.ru

***
