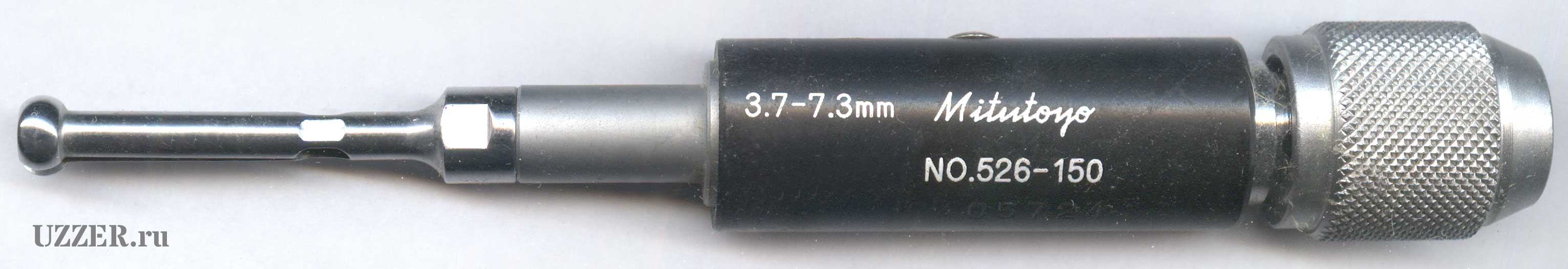

Этот нутромер середины 80-х годов ХХ века, как видим на нем старый логотип…

Mitutoyo NO.526-150 обзор и ремонт нутромера

Эта серия двухточечных цанговых индикаторных нутромеров для измерения отверстий малого и сверхмалого диаметра. Это прецизионные измерительные инструменты с погрешностью 4 мкм или 6 мкм для диапазона 10-18 мм.

+ Щелкайте по фото, чтобы увеличить!

Они комплектуются индикаторами часового типа.

Кроме того они могут устанавливаться в стойку и индикатор часового типа может меняться на цифровой электронный индикатор Digimatic

Данный экземпляр диапазон измерений 3,7-7,3 мм NO.526-150 он работал с индикатором часового типа Mitutoyo 0.001-1 mm, 2109-10 - обзор и разборка по ссылке.

Надо сказать, сейчас в каталогах этот нутромер имеет №526-152-1, а индикатор часового типа именуется 2109SB-10 с ценой деления 0,001 мм. В комплекте идут 7 сменных измерительных наконечников (пяток). Также в комплекте идут семь установочных колец, пластмассовая крышка для индикатора и пара ключей. Нутромер позволяет делать измерения на глубине максимум 32 мм.

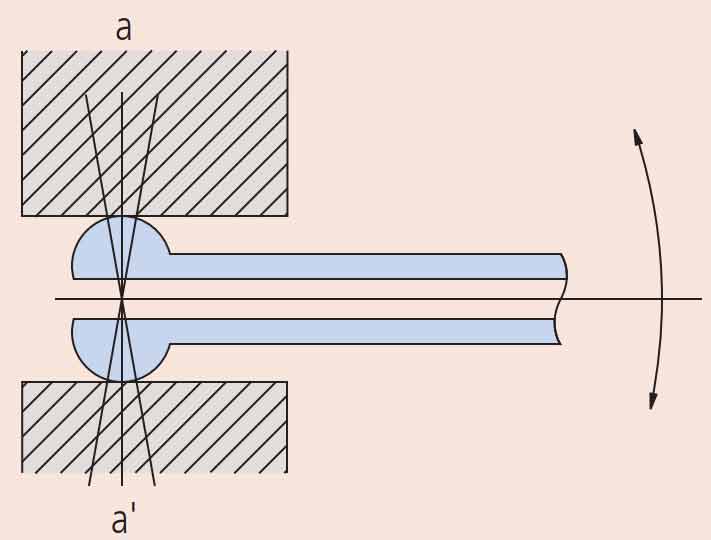

Сменные наконечники имеют контактные точки с большой кривизной, что облегчает позиционирование для измерения истинного диаметра (в направлении a - a') отверстия.

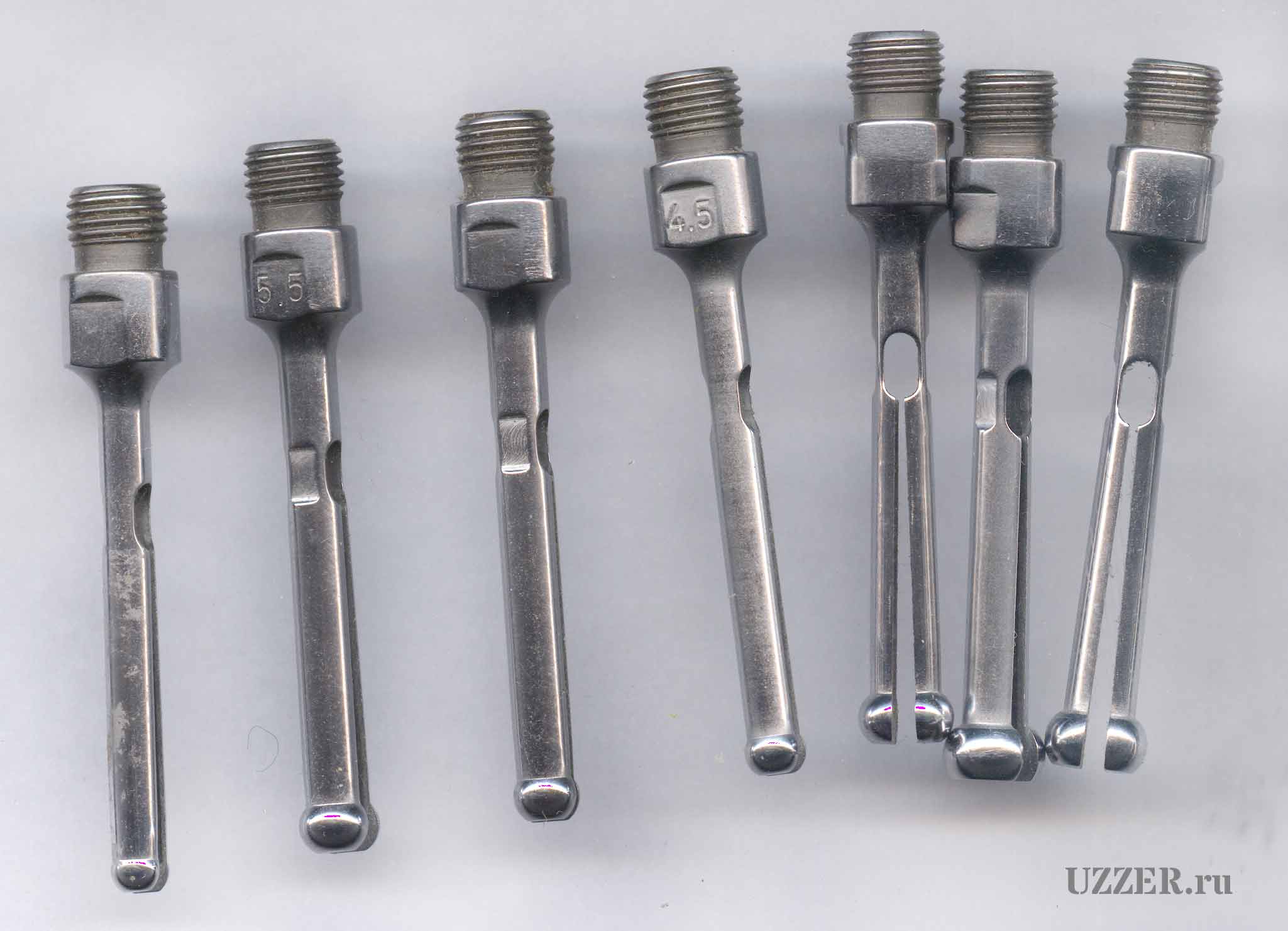

По каталогу производителя они имеют номера от 201428 до 201434. На них ближе к резьбе выгравированы номера: 4 (3,7-4,3 мм); 4,5 (4,2-4,8 мм); 5 (4,7-5,3 мм); 5,5 (5,2-5,8 мм); 6 (5,7-6,3 мм); 6,5 (6,2-6,8 мм); 7 (6,7-7,3 мм) - в скобках указан диапазон измерений наконечника. Резьба присоединения наконечника к штанге нутромера М7.

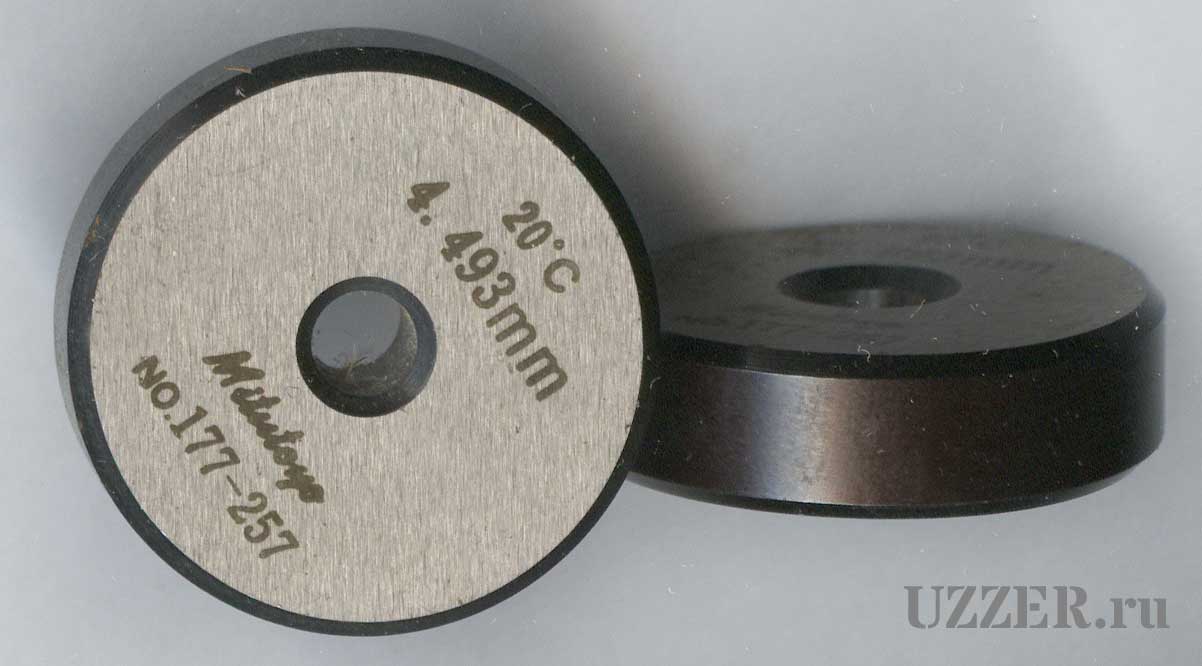

Установочные кольца сделаны из закаленной инструментальной стали, очень высокая точность (до тысячной доли мкм), 14 класс чистоты внутренней поверхности.

Разборка нутромера Mitutoyo NO.526-150

Я разбираю именно вот такой нутромер, они имели некоторые отличия. Например, в данном экземпляре крепление индикатора часового типа осуществлялось цанговым зажимом. Позже и по сей день используется зажим хомутового типа, с винтом сбоку.

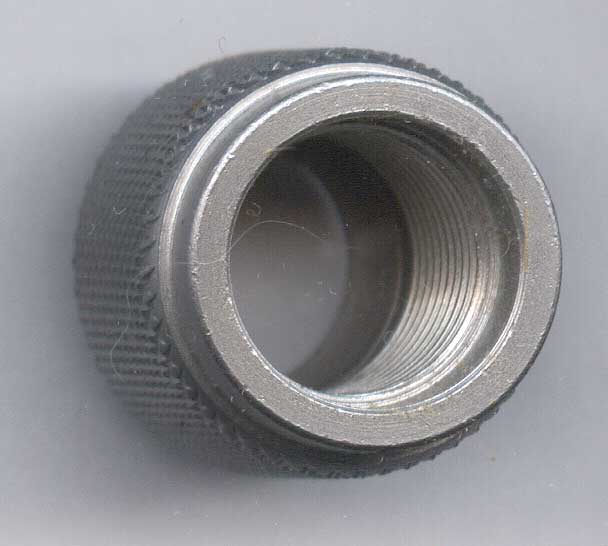

Выкручиваем этот зажим.

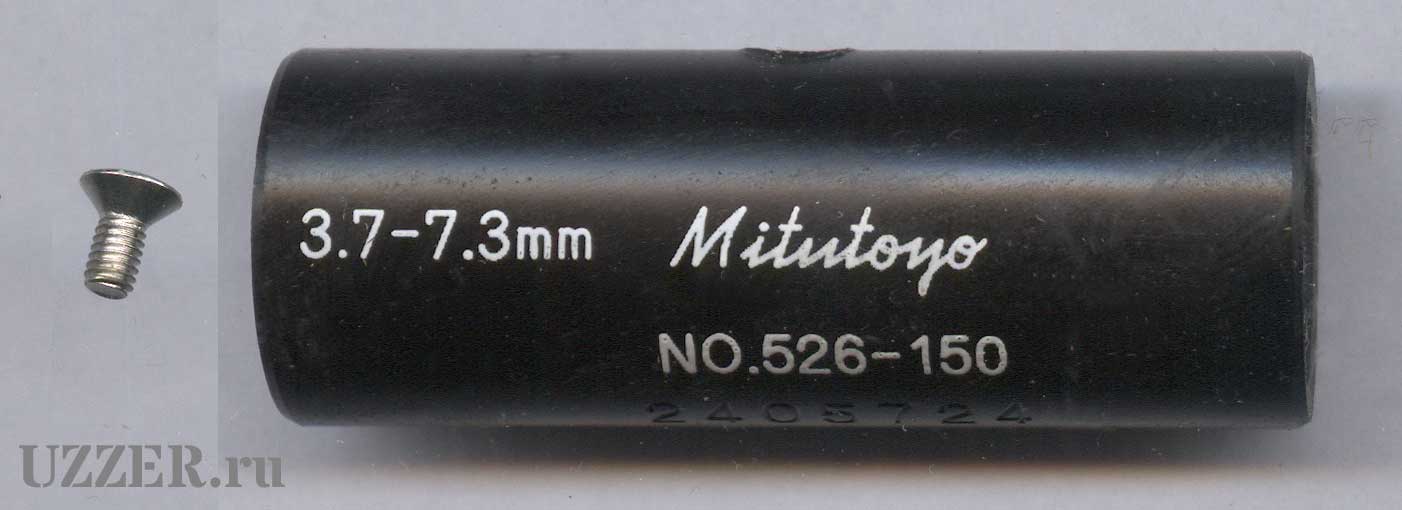

Откручиваем винт и снимаем цилиндрическую (трубочка) пластмассовую насадку на корпус - она служит для удобства и теплоизоляции. На ней логотип изготовитель, номер модели, диапазон измерений, Made in Japan и серийный номер изделия.

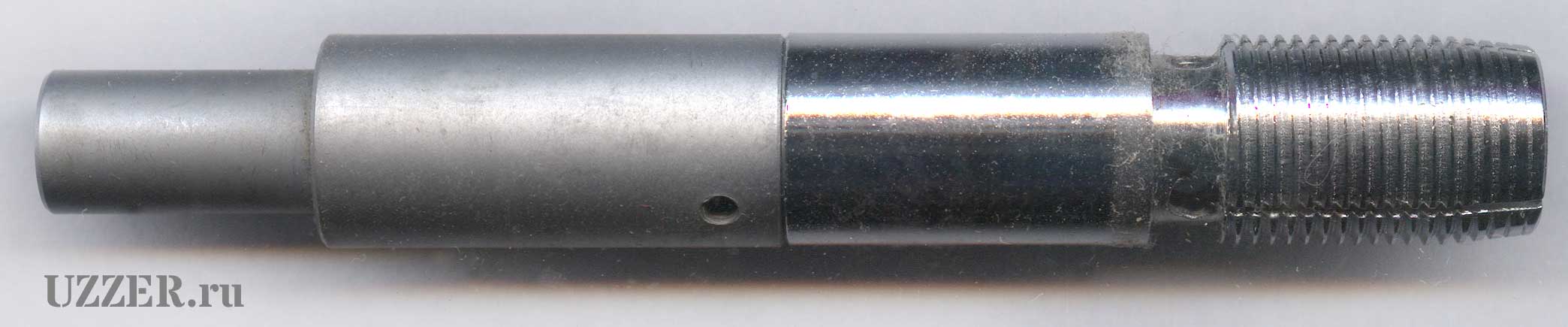

Сам металлический корпус нутромера.

Подвижный шток внутри - стальной стержень, с одной стороны конический (заостренный) - наконечник давит на конус и он двигается. С другой стороны на штоке плоская доведенная площадка - она давит на измерительный наконечник индикатора. Так и происходит процесс измерения.

Как видите, все устроено достаточно просто. Но высокое качество и точность изготовления - вот в чем суть измерительного инструмента Митутойо.

Поломки, дефекты, ремонт

Причины, по которым эти нутромеры могут не пройти поверку стандартные. Это износ рабочих поверхностей: наконечников и подвижного штока внутри. Поломка индикатора (но об этом я рассказал по ссылке выше). Механические повреждения, забоины, царапины, коррозия (хоть наконечники и сделаны из нержавеющей стали).

Выработки на радиусе (шар) наконечника можно попробовать исправить вручную, хотя и нет четкой методики, но можно попробовать на малом (настольном) токарном станке вывести радиус вручную (с помощью доводочного порошка и деревянных брусков). При этом цангу надо зафиксировать.

Выработку конической части штока можно выправить таким же способом, но использовать металлический плоский притир. Контактную площадку можно вывести на плоской доводочной плите.

Успех не гарантируется, но если набить руку, можно получить хорошие результаты. Особенно если таких нутромеров достаточно много на производстве. Ну и помимо этого, их можно перевести на класс ниже.

- Следующим будет схожий нутромер NO 511-209

Михаил Дмитриенко, специально для UZZER.ru
