Данный торцевой ключ для накидных гаек нипельных соединений трубопроводов…

Рекомендовано к внедрению!

В большинстве современных транспортных средств и строительно-монтажных машин используются гидравлические, пневматические и топливные системы, в которых для соединения рабочих агрегатов применяются трубопроводы различного диаметра. Соединение труб между собой и с рабочими агрегатами осуществляется нипельными соединениями с накидными гайками. ГОСТом предусмотрены диаметр труб от 6 до 38 мм, накидные гайки с зевом S = от 14 до 55 мм и моментом затяжки от 240 до 1370 кг/см. Следует обратить внимание, что потребный момент затяжки накидных гаек нипельных соединений значительно меньше, чем момент затяжки крепежных гаек того же размера.

При монтаже и эксплуатации трубопроводов с нипельными соединениями применяют открытые (рожковые) гаечные ключи, так как очевидно, что применить накидные и торцевые ключи не позволяет труба. При ограниченных подходах к накидным гайкам используют специальные ключи, представляющие собой рожковую головку, к которой подстыковывается или приваривается вертикальная ручка, и таким ключом работают как торцевым ключом.

Мною разработан торцевой ключ для накидных гаек нипельных соединений трубопроводов, который существенно улучшает монтаж и облегчает работу с трубопроводными системами.

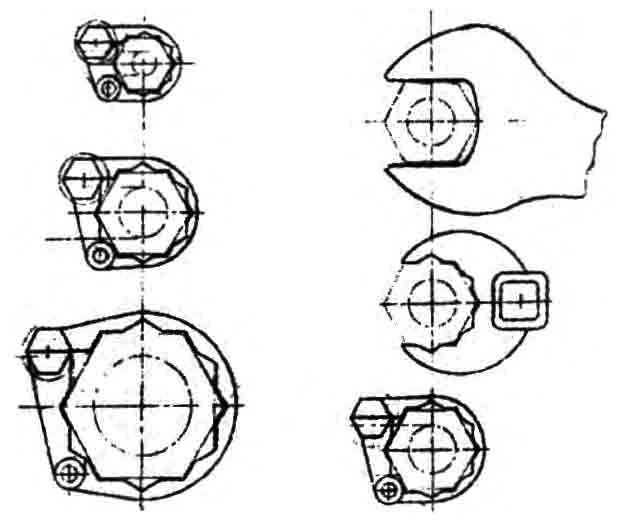

Разработанный ключ выполнен в виде тонкостенной скобы с утолщениями на концах, имеющей прорезь под наружный диаметр трубы. В прорези установлено короткое замыкающее звено, закрепленное на скобе с помощью шарнира. На скобе и поворотном звене выполнены выступы, которые в сомкнутом положении образуют шестигранник, на который надевается головка обычного торцевого ключа. Головка замыкает скобу и превращает ее в торцевую головку для накидной гайки.

На выступе скобы выполнены два шариковых фиксатора: один фиксирует поворотное звено от раскрытия, другой фиксирует головку от выпадения из одетой торцевой головки.

Если есть подход к накидной гайке сбоку, то на шестигранник может быть надет обычный накидной ключ и предлагаемая головка превращается в накидной ключ для трубопроводов с габаритами, меньшими, чем рожковый ключ.

Разработанный торцевой ключ для трубопроводов обладает рядом существенных преимуществ при монтаже и эксплуатации по сравнению с используемыми ключами:

1. Он имеет меньший габарит, что позволяет более компактно размещать штуцеры на стыковых панелях и рабочих агрегатах.
2. Позволяет прикладывать к накидным гайкам больший момент разъема ключа без опасения повреждения граней гайки.

Комплект головок для всей гаммы предусмотренных ГОСТом трубопроводов диаметром от 6 до 38 мм включает 9 головок и 3 замыкающие торцевые головки.

Л. Журавлев, изобретатель
