Особенность этого микрометра - точность измерения до 1 мкм, и это же его ахиллесова пята...

В погоне за микронами... TESAMASTER 0-25

Эти швейцарские микрометры хлынули в Советский союз во второй половине 80-х годов, во времена пресловутой горбачёвской Перестройки... зачем они были нам нужны, когда СССР и сам выпускал отличный подобный измерительный инструмент? Загадка... Наверное, чтобы впустую расходовать валюту, подрывая мощь государства...

+ Щелкайте по фото, чтобы увеличить!

Как бы там не было, я все равно описываю их, разбираю и делюсь своим опытом ремонта (а он достаточно большой).

Внешний осмотр

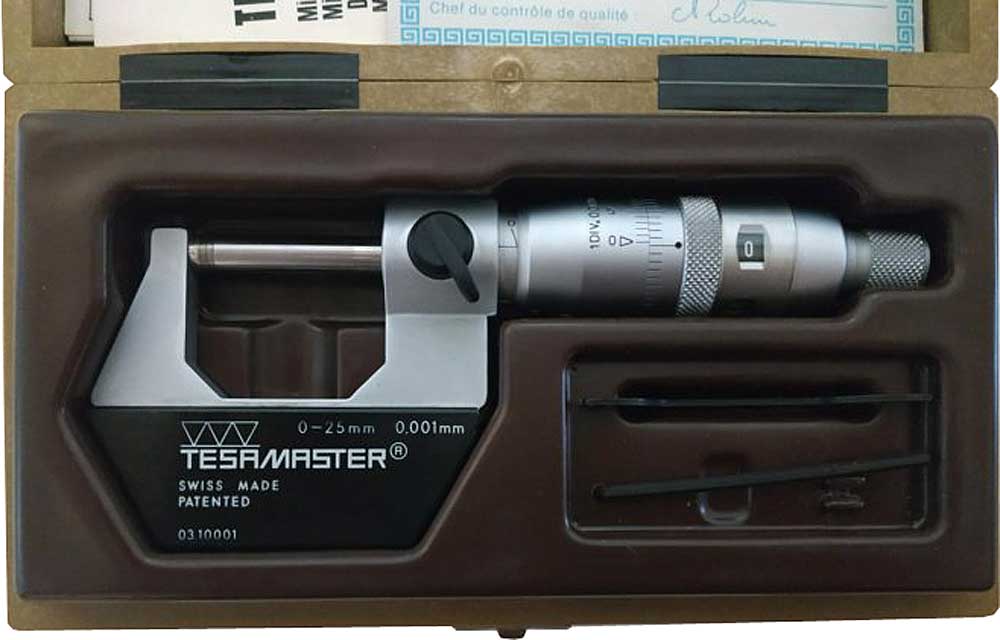

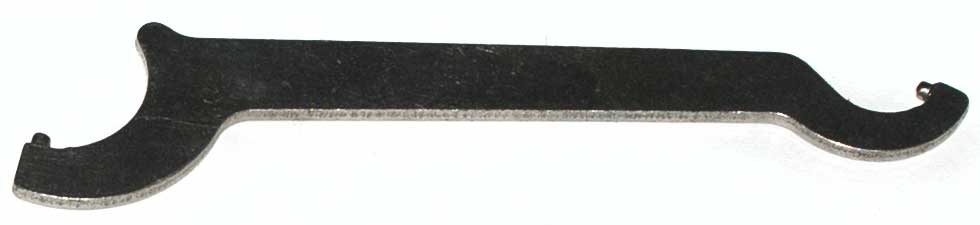

Микрометр находится внутри пластмассовой коробки, в комплекте, помимо самого прибора: два ключа для его настройки, паспорт (инструкция), сертификат соответствия нормам, стандартам, требованиям.

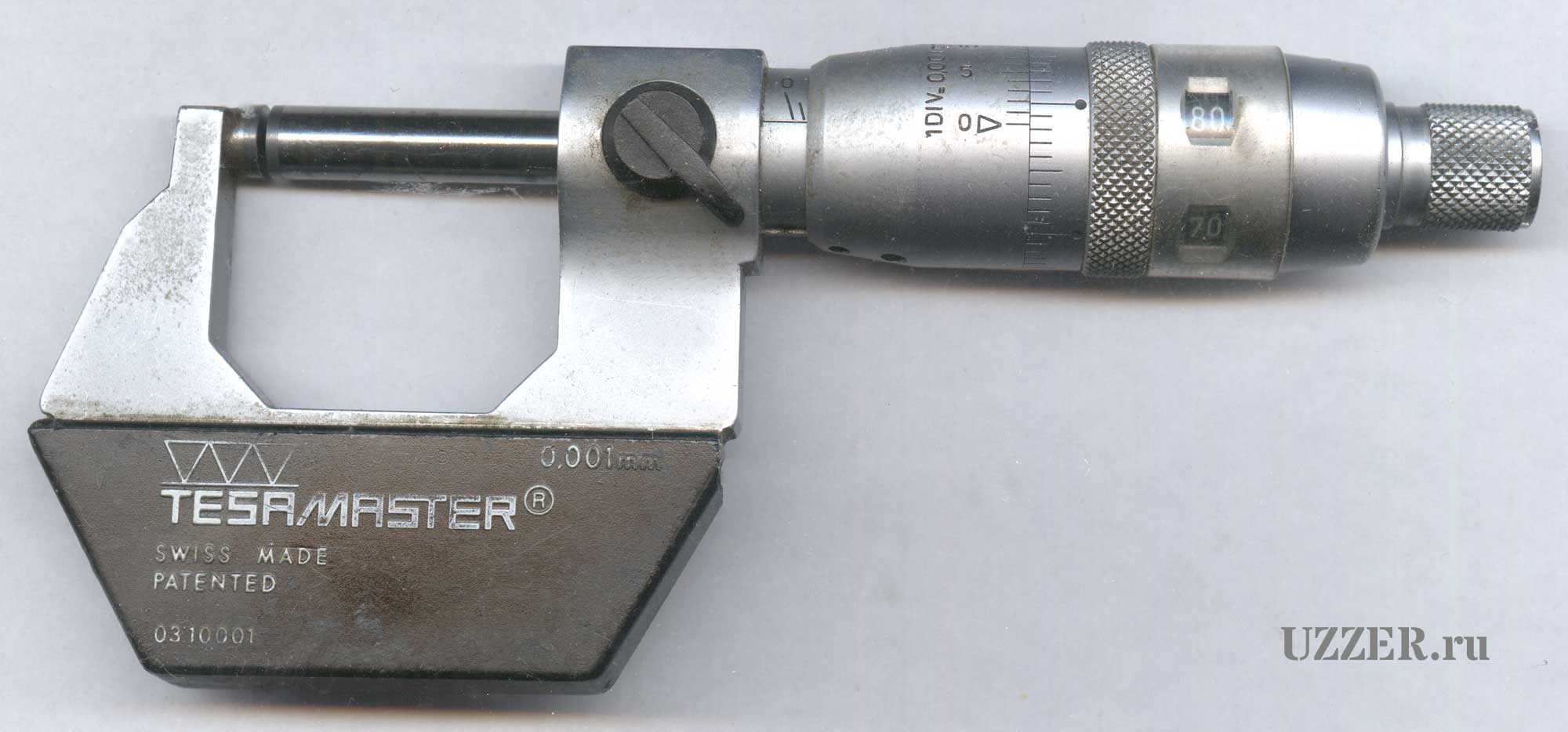

Фото выше взято в интернете, так как у меня коробки не сохранилось. И мой экземпляр достаточно поработал... Как можете видеть ниже.

По конструкции - это типичный микрометр: стальная скоба имеет пластмассовую накладку - она защищает прибор от температурного воздействия рук (вещь не лишняя!). Неподвижная впрессованная пятка и вторая подвижная, диаметр 6,5 мм (у советских микрометров 8 мм) - они имеют напайки из твердого сплава. Стопор микровинта, затем идет стебель и барабан, трещотка. Как снимать данные измерения - вот тут и кроется всё отличие. Здесь применена сложная система.

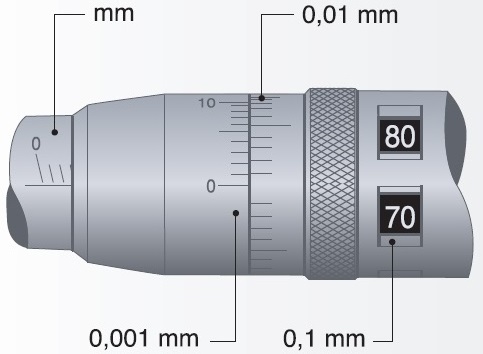

Барабан составной: одна его часть не имеет привычного вращения по оси - он двигается в две стороны. Вторая часть барабана имеет привычное нам всем вращение по оси и двигается вместе с первой частью в обе стороны. Стебель имеет нанесенную шкалу - здесь отсчет идет целыми миллиметрами. Десятые доли миллиметра отсчитываются механическим счетчиком во вращающейся части барабана - в оконцах поворотные элементы с нанесенными цифрами. Сотые доли миллиметра отсчитываются по шкале на барабане. Тысячные доли - мкм (микрометры или микроны) - по нониусной шкале на барабане (по тому же принципу, как это делается в штангенциркулях).

Разборка микрометра TESAMASTER 0-25

Итак, данный микрометр у меня давно валяется, и он не в лучшем состоянии... Потому разбираем его.

Первым делом выкручиваем микровинт с барабаном - как обычно. Осторожно: неподвижная часть барабана имеет пластмассовый ползунок, который двигается в пазу нижней части стебля - не потеряйте этот ползунок!

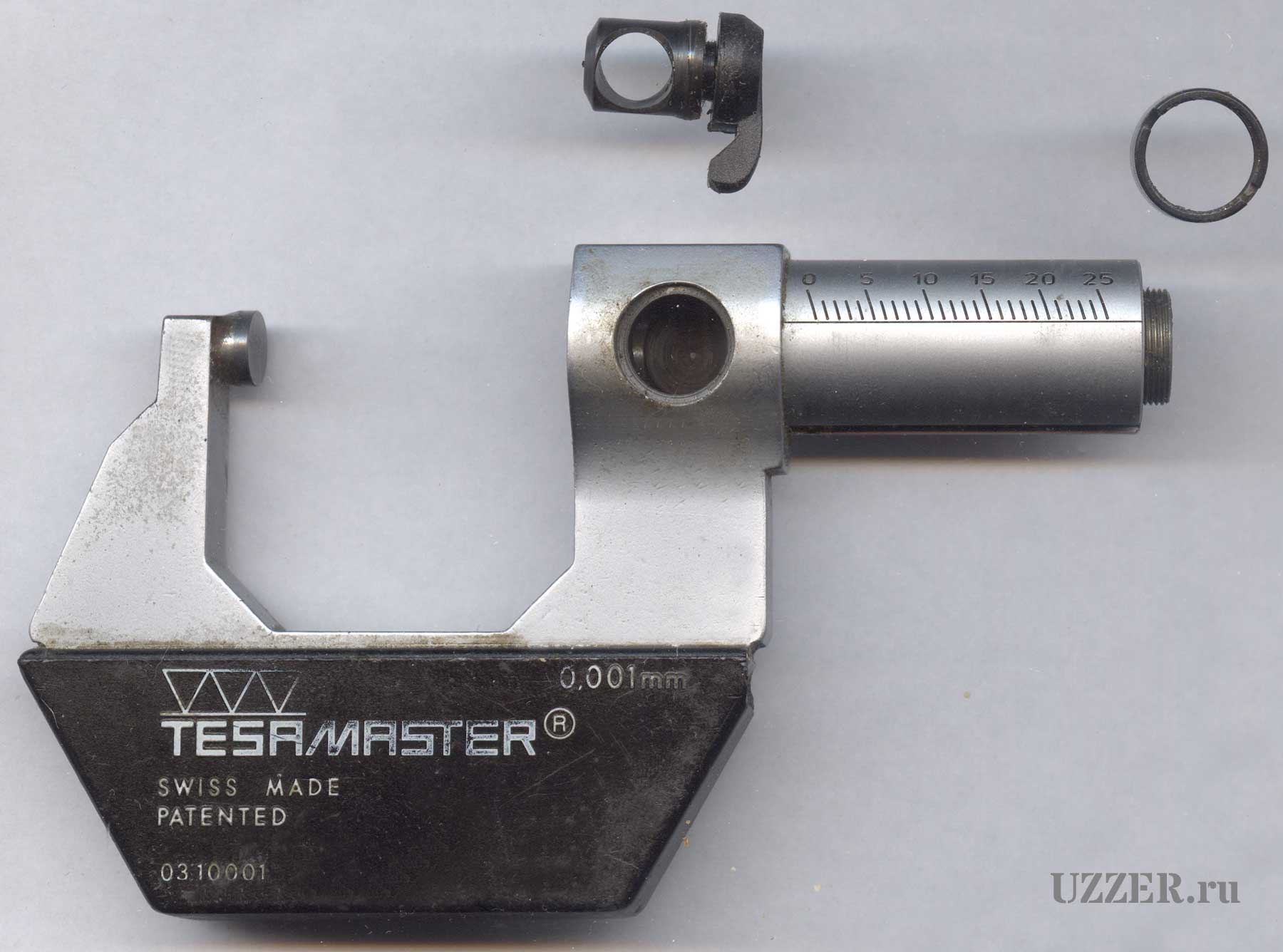

Вытаскиваем стопор микровинта и откручиваем зажимное кольцо на микрометрической гайке. Именно сейчас все это следовало бы промыть в бензине, высушить и смазать! Но не буду же я дома этим заниматься...

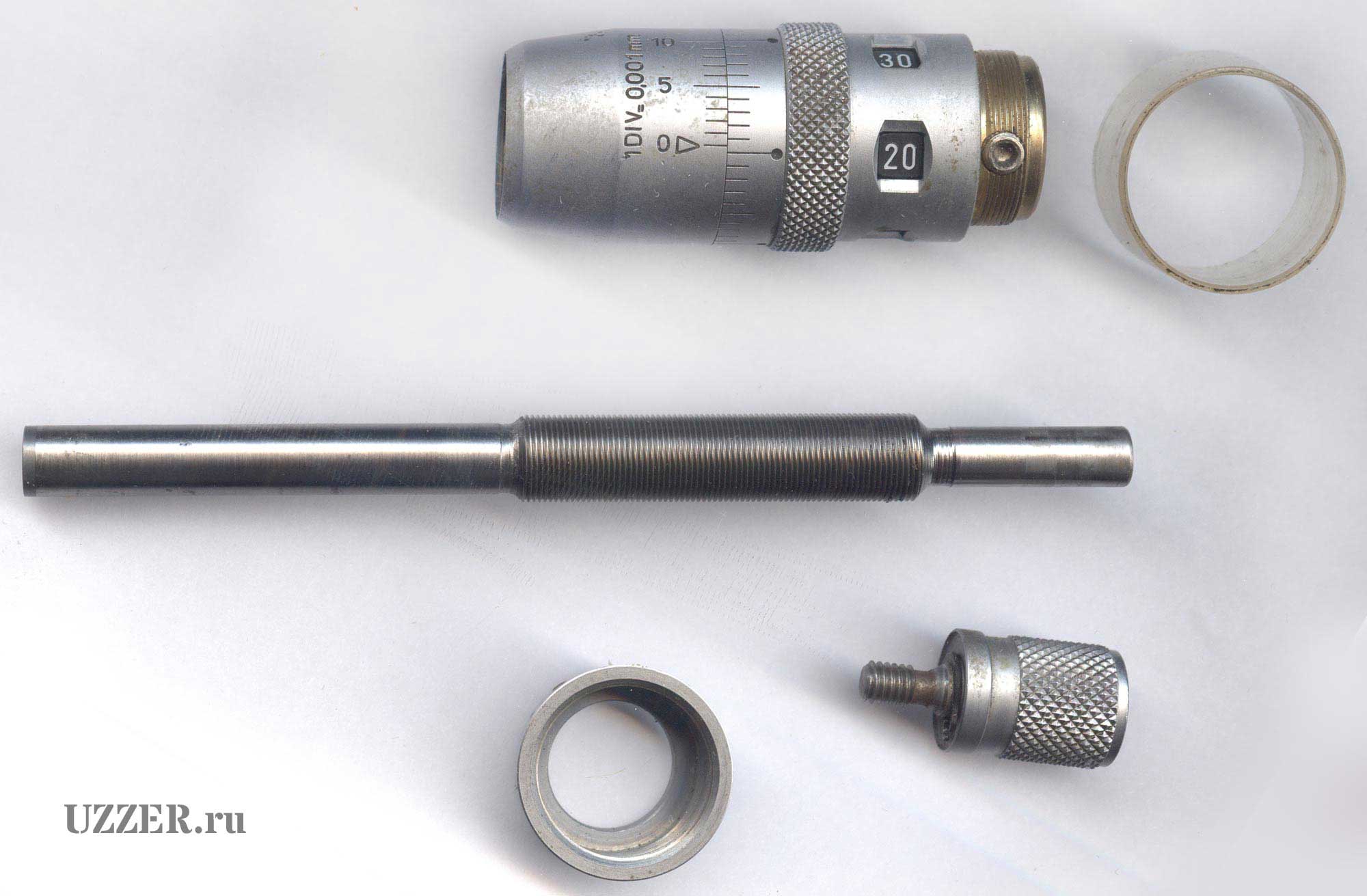

Далее, плоской отверткой откручиваем трещотку (вообще-то она не трещит, там использован принцип фрикциона). Затем рукой откручиваем защитное кольцо - так сказать колпачок. Можно снять защитную трубку из оргстекла - закрывает оконца с цифрами.

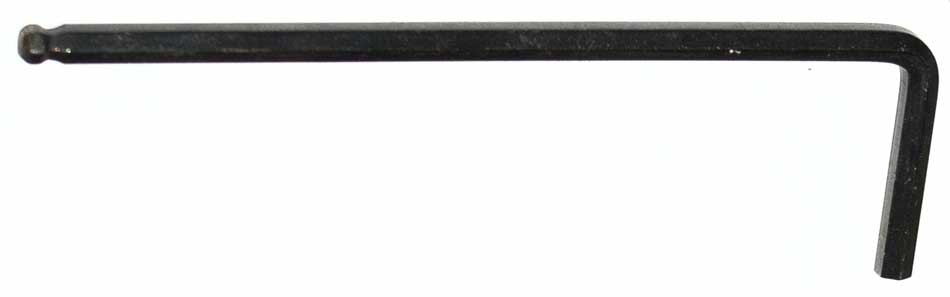

Теперь нам нужен торцевой ключ шестигранник (он идет в комплекте) - ослабляем винт, смотрим фото. И теперь вытаскиваем сам микровинт. Конечно, и это все надо промыть в бензине, убрать следы коррозии, если есть, смазать...

Собираем назад. Выставляем на ноль и затягиваем шестигранник. Тонкая юстировка проводится поворотом стебля вторым ключом - на фото не попало (статью надо дополнить), с обратной стороны на стебле, рядом со скобой, есть углубление под этот ключ...

Ремонт микрометра TESAMASTER

Поломки у этого микрометра бывают такие: износ рабочих поверхностей - пяток, неравномерный износ микровинта, коррозия, забоины, проблемы с трещоткой, поломки отсчетного механизма.

Ремонт здесь так же типичный, он подробно описан в моей статье здесь. Это доводка плоскостей, устранение неравномерного износа микровинта. Вот с отсчетным механизмом могут быть проблемы, но... я его не ремонтировал. Поэтому честно говорю - не знаю, информацией не владею. Впрочем, там и ломаться как бы нечему, и точность никакая там не нужна. Максимум - засорение, промыть в бензине и всё.

Затем проверяем динамометром усилие фрикционной трещотки, если необходимо вгоняем этот параметр в допуски... Часто трещотки этого типа просто клинят - в них попадает масло и со временем оно высыхает. Я не стал проводить разборку этой трещотки... так же её можно "замочить" в бензине, даже не разбирая.

Здесь вы можете видеообзор этого микрометра, на Ютубе.

Подводя итоги

Эти микрометры были как сувениры - красиво сделанные, удобные, точные, но... ими реально пользовались немногие, потому что условия цеха - это не косметический салон. И стоит ли говорит, что роняя этот микрометр, мы всю эту точность отправляли коту под хвост?

Сейчас эти микрометры продаются и в интернете и на блошиных рынках, большинство из них - это забракованные экземпляры. Хотя на вид они как новенькие, но у них чаще всего неравномерная выработка микровинта.

Или как вот этот экземпляр, если вы внимательно посмотрите, увидите, что скоба возле неподвижной пятки сточена. Вероятно, она не проходила для каких-то определенных измерений. Но кто и как это делал? В итоге, скобу немного повело - совсем немного! Но этого достаточно - пластины стеклянные плоскопараллельные ПМ-15 показывают... брак!

На этом всё, если есть вопросы - задавайте их в комментариях.

Михаил Дмитриенко, специально для UZZER.ru
