Нестандартный измерительный инструмент, его делают штучными экземплярами или малыми партиями…

Узкоспециализированные микрометры

Микрометр с широким диапазоном измерений

Часто в практике слесарей-инструментальщиков, особенно при изготовлении штампов и пресс-форм, возникает необходимость измерения больших размеров с большой точностью. Штангенциркули в этих случаях не обеспечивают достаточной точности измерения. Во-первых, сам инструмент не обладает достаточной точностью и, во-вторых, возникают дополнительные погрешности от возможных перекосов инструмента относительно детали в процессе измерения.

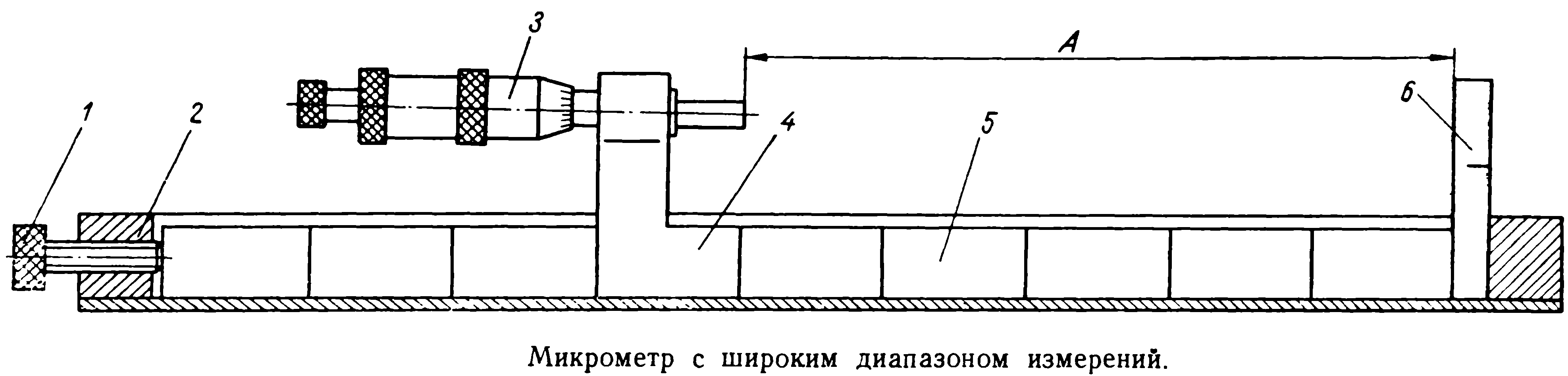

Новатор В. М. Гаврилов разработал конструкцию микрометра с широким диапазоном измерений от 0 до 500 мм. Конструкция такого микрометра (рис. 1) очень проста и несложна в изготовлении. Основание 2 представляет собой жесткий желобок с шириной паза, равной толщине стандартных плоскопараллельных концевых мер. В паз укладывается набор концевых мер 5, измерительная губка 6 и калиброванная стойка 4 с микрометрической головкой 3. Весь набор сжимается винтом 1.

При измерениях охватываемых размеров микрометрическая головка устанавливается измерительным стержнем в сторону губки 6 на расстояние, несколько большее размера измеряемой детали, после чего измерительная плоскость головки доводится до контакта с деталью. Размер измеряемой детали будет равен набору концевых мер между измерительной губкой и микрометрической головкой (размер А на рис. 1) плюс показания по шкале последнего.

Для измерения охватывающих размеров микрометрическую головку следует развернуть на 180°, а при отсчете размера внести поправку на толщину измерительной губки и расстояние от примыкающей к головке концевой меры до конца измерительного стержня.

Микрометр с губками

Новаторами Н. Д. Трушкиным и А. А. Самойловым предложен микрометр с губками, предназначенный для определения внутренних размеров от 10 до 45 мм.

Микрометр (рис. 2) выполнен в виде прямоугольной коробки 3 с расположенным внутри нее микрометрическим винтом, и двумя губками: неподвижной 2 и подвижной 1. Подвижная губка соединена с гайкой 4 микрометрического винта. Отсчет показаний производится как и у обычного микрометра: целые миллиметры и полумиллиметры отсчитываются по шкале 5 на коробке, сотые доли определяются по шкале 6 на скошенной части барабана 7 микрометра. Конструкция губок микрометра позволяет производить также наружные измерения от 0 до 35 мм.

Микрометр с губками удобен в работе и заменяет гладкие калибры, концевые меры, шаблоны и другие мерительные инструменты и средства.

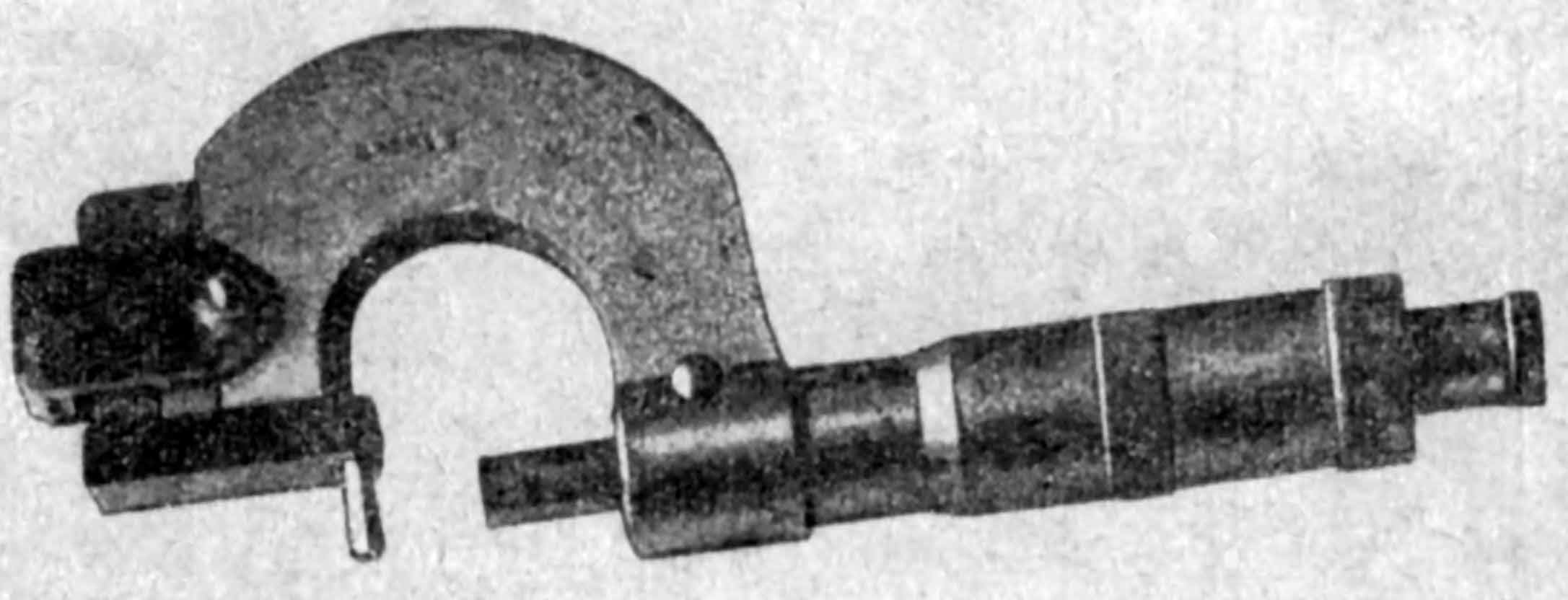

Микрометры со специальными пятками

Новатор Н. Д. Трушкин предложил микрометр со специальной пяткой (рис. 3). К скобе обычного микрометра взамен пятки при помощи хомутика прикреплена колодка со штифтом, ось которого перпендикулярна оси шпинделя микрометра. При помощи такого микрометра можно производить замеры, недоступные обычному микрометру, а именно: измерить толщину стенки втулки малого диаметра, расстояние отверстия от края детали и т. п.

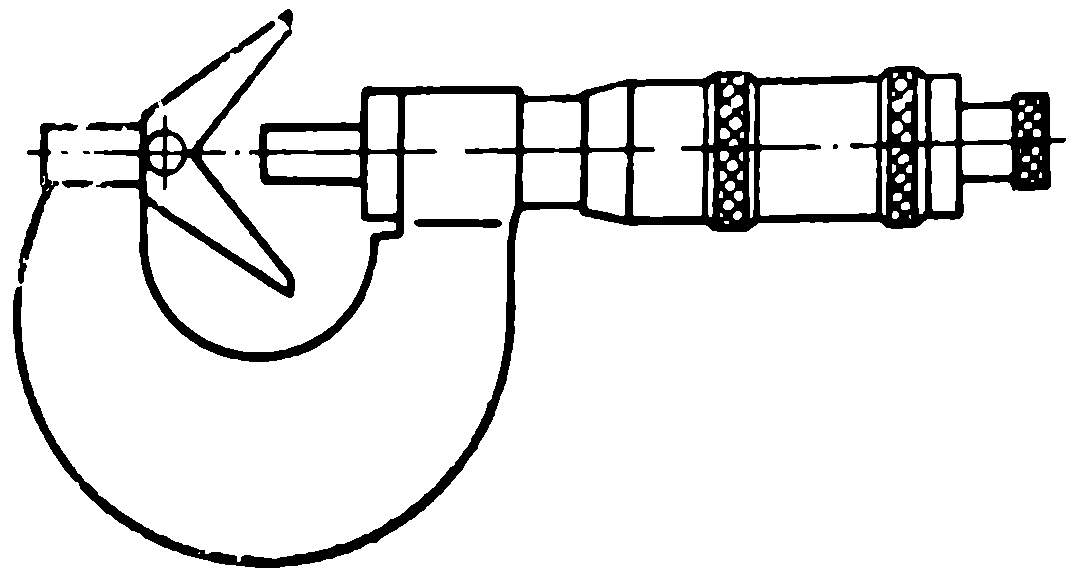

Микрометр с призмой

Новатор В. М. Кузовков предложил специальный микрометр для измерения диаметров зенкеров, фрез и разверток с нечетным числом зубьев. Микрометр (рис. 4) выполнен на базе стандартного микрометра, у которого на пятке винтом закреплена призма.

Настройка микрометра производится по контрольным шайбам, входящим в комплект микрометра.

Применение микрометра с призмой заменяет трудоемкий и более дорогой метод замера с помощью калибров — колец.

*

От редакции UZZER.ru. Несмотря на то, что такой измерительный инструмент позволял проводить уникальные измерения и зачастую экономил государству тысячи и тысячи рублей,  он не находил широкого применения. Причина простая - поверка. Не было методик поверки. А без этого брать на себя ответственность, за точность результатов измерений этими приборами, никто не мог.

***
