Часто появляется острая необходимость провести измерения в труднодоступных местах...

Уникальный измерительный инструмент

На базе обычного штангенциркуля новатором В. В. Гавриловым разработаны модернизированные инструменты, которые позволяют расширить возможности стандартного инструмента с минимальными затратами труда на его модернизацию.

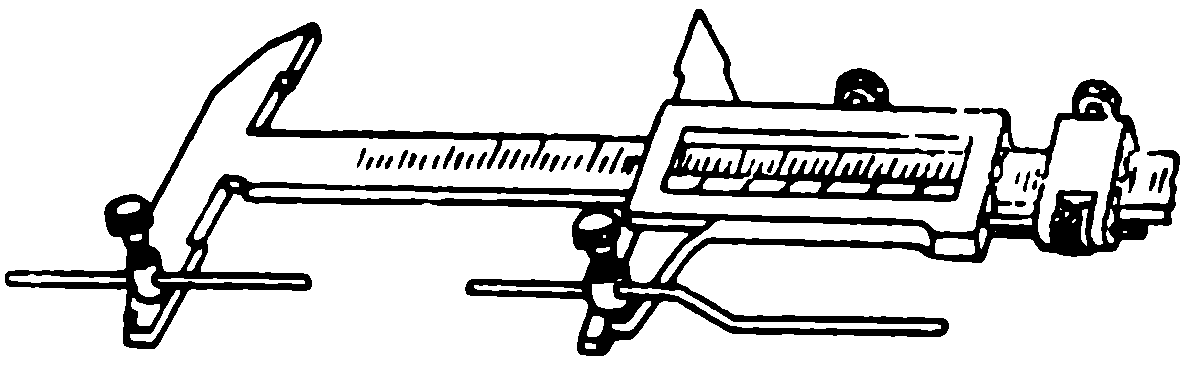

Примером такой модернизации может служить штангенциркуль для контроля труднодоступных размеров, приведенный на рис. 1. Необходимость такого рода измерений возникает очень часто.

+ Щелкайте по рисункам, чтобы увеличить!

Представим себе, что нужно измерить толщину перемычки у детали, имеющей сечение в виде двутавровой балки. При контроле обычными средствами нужно произвести по меньшей мере три измерения: измерить общую толщину детали, глубиномером определить глубину каждой из впадин, затем сложить оба эти показания вместе и наконец вычесть полученную сумму из общей толщины. Примерно такие же операции потребуются при измерении толщины дна детали типа стакана, размера перемычки, оставшейся в детали после двустороннего засверливания, и в других подобных случаях. Модернизированный инструмент позволяет производить такого рода измерения в одну операцию, без арифметических подсчетов.

Штангенциркуль кроме основных деталей состоит из двух шпилек, которые могут перемещаться в стойках, закрепленных на лапках.

При пользовании инструментом необходимо развести губки штангенциркуля на расстояние, заведомо большее, чем сумма величины перемычки и общей толщины детали, и установить каретку на ближайшее круглое число (100, 110, 120 и т. д.); затем цилиндрические шпильки приблизить в упор друг к другу. При этом в зависимости от формы детали место контакта необходимо располагать либо в центре (для симметричной детали), либо с необходимым смещением в ту или иную сторону.

Толщина детали определяется путем простого измерения. Действительным размером толщины перемычки будет разность между значением показания шкалы и нониуса штангенциркуля, полученным в результате измерения, и первоначально установленным размером.

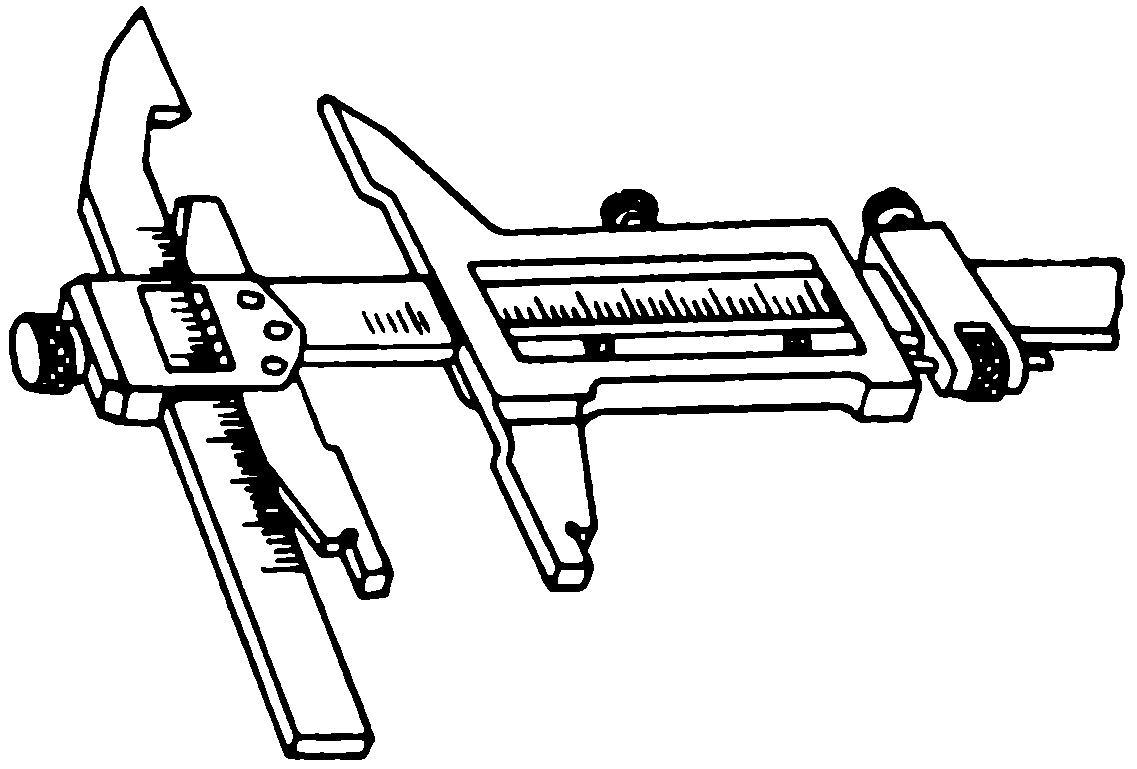

На рис. 2 показан штангенциркуль с выдвижной ножкой. Такой инструмент позволяет производить измерение и разметку на поверхности разновысоких деталей без использования дополнительных приспособлений и инструментов. Если ножку вдвинуть до упора, то ее острие будет располагаться как обычно.

При использовании инструмента для контроля или разметки разновысоких деталей подвижная ножка выдвигается на нужную величину, что определяется по линейной миллиметровой шкале, нанесенной на линейке ножки, и нониусу на хомутике, прикрепленном к штангенциркулю.

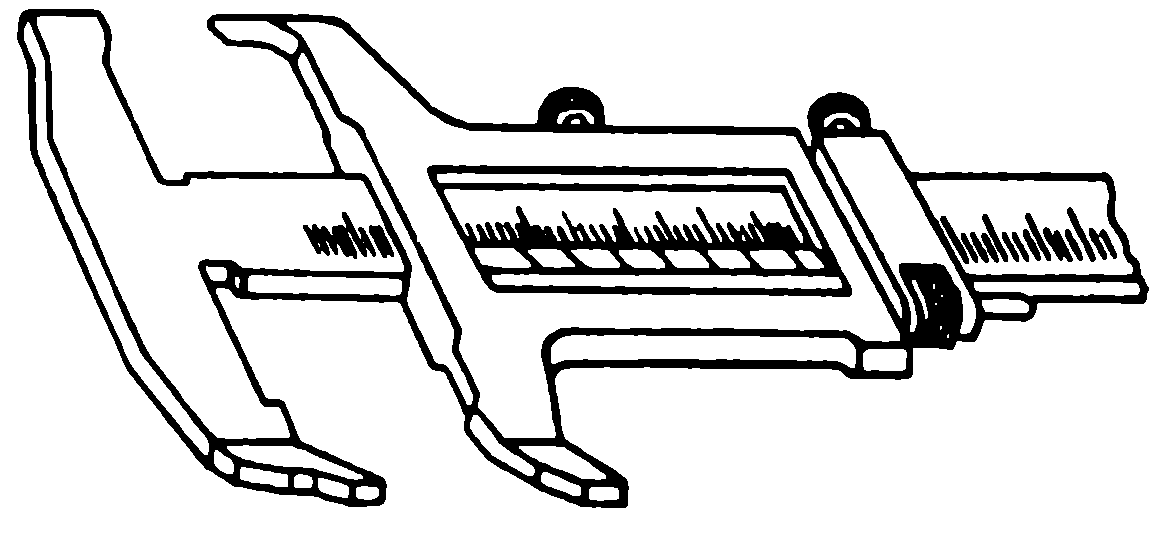

Штангенциркуль с изогнутыми губками (рис. 3) удобен при измерении в тех случаях, когда не хватает места для вертикального расположений лапок. Особенно выгодно использовать этот инструмент при работе на фрезерных и расточных станках, так как измерение можно производить, не отводя режущего инструмента или стола станка далеко от зоны обработки. Это обеспечивается тем, что в момент измерения весь штангенциркуль и особенно вторые лапки наклонены относительно обрабатываемой плоскости и поэтому располагаются на небольшой высоте.

***
