Для измерения расстояния между боковыми гранями остроугольных направляющих типа ласточкина хвоста наиболее удобны штангенциркули с угловыми губками…

Для измерения направляющих, у которых основные грани пересекают боковые в сечении с наименьшим расстоянием между ними, предназначен штангенциркуль, изображенный на рис. 1, а. Нижние губки штангенциркуля служат для измерения деталей с охватываемыми направляющими, а верхние — с охватывающими.

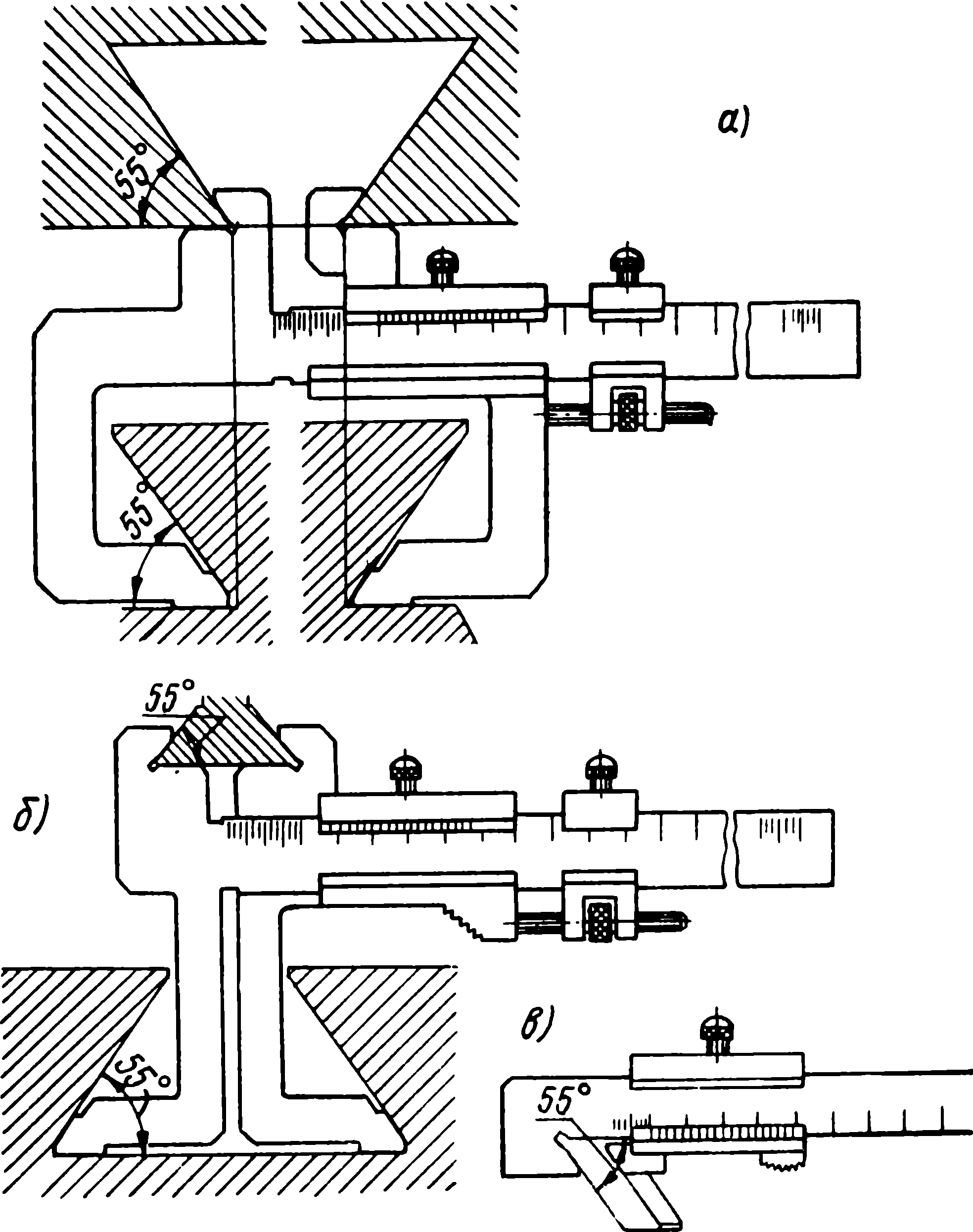

Рис. 1. Штангенциркули с угловыми губками
+ Щелкните по рисунку, чтобы увеличить!

Измерять направляющие, у которых основные грани пересекают боковые в сечении с наибольшим расстоянием между ними, можно штангенциркулем, показанным на рис. 1, б. Для измерения направляющих с уклоном под клин штангенциркули устанавливают в торцовой плоскости детали, к которой обращен тонкий конец клина. При этом измерительные плоскости губок могут быть также расположены под уклоном, равным 1:50.

Для измерения толщины тонкого конца клина предназначен штангенциркуль, изображенный на рис. 1, в. Точность отсчета размеров по нониусу равна 0,05 мм.

Применение штангенциркулей с угловыми губками упрощает измерение расстояния между боковыми гранями остроугольных направляющих, как окончательно обработанных, так и находящихся в процессе механической обработки. Измерение может выполнять один рабочий при любом положении направляющих. Такие штангенциркули позволяют измерять расстояние между боковыми гранями без применения промежуточных деталей (роликов, угловых шаблонов), что повышает точность измерения.

***
