Универсальные приставки к штангенциркулю
Интересный штангенинструмент от новаторов и рационализаторов…
В слесарном деле известно применение специальной колодки, или подставки, для использования стандартного штангенциркуля в качестве рейсмуса.

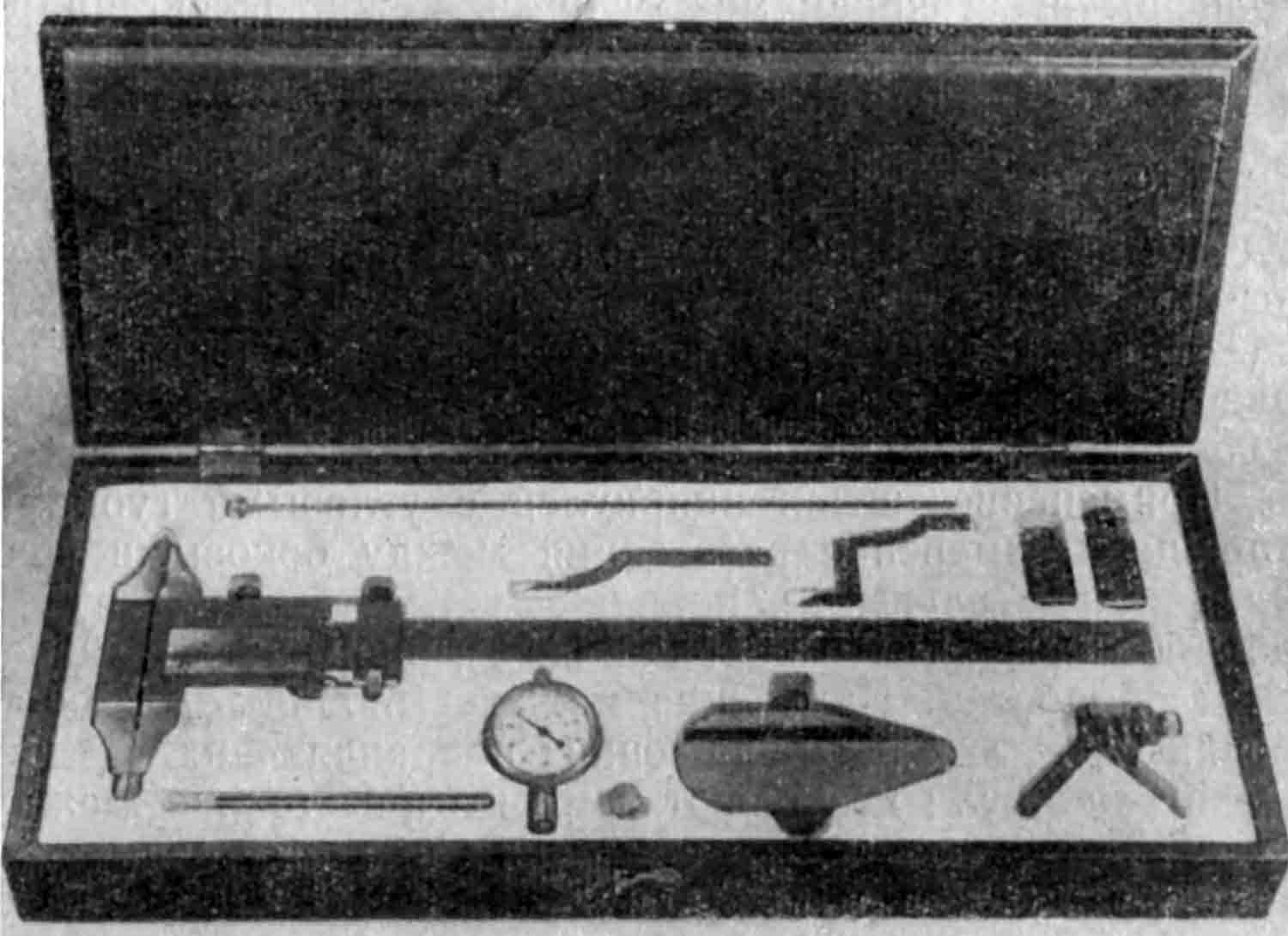

Слесарь-новатор Ю. В. Козловский изготовил набор приставок к штангенциркулю, значительно расширяющий возможности его использования в качестве измерительного и разметочного инструмента. В специально изготовленном футляре (рис. 1) хранятся штангенциркуль, подставка, глубиномер, чертилка, индикатор, крепёжная головка, выдвижные ножки.
+ Щелкайте по фото, чтобы увеличить!

Рис. 1. Универсальные приставки к штангенциркулю

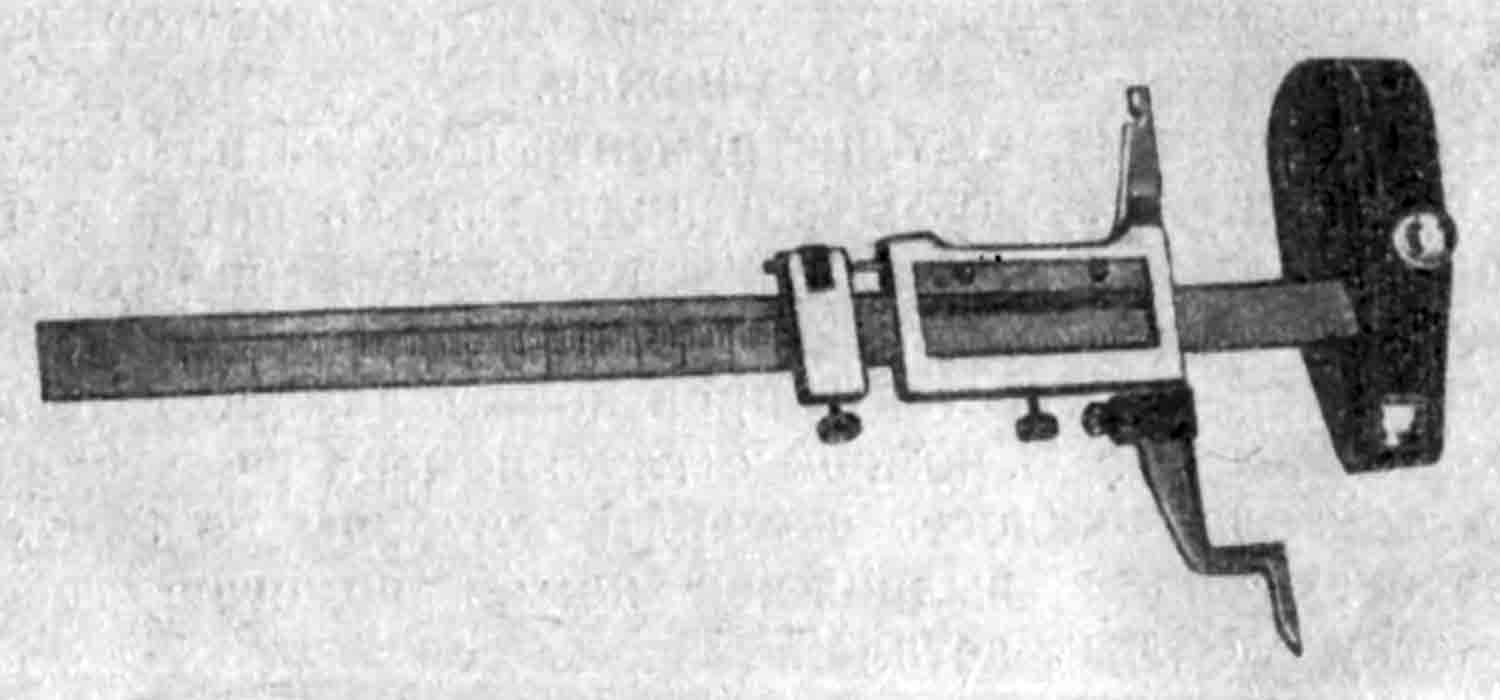

Пример применения инструмента показан на рис. 2. На подвижную губку штангенциркуля крепится с помощью колодки одна из двух чертилок. Если вместо чертилки укрепить ось с индикатором, можно выверять параллельность плоскостей и производить замеры с точностью до 0,01 мм. С помощью глубиномера штангенциркуль дает возможность измерять глубины до 300 мм. Центроискатель и выдвижная ножка помогают вести разметку сложных деталей.
Штангенциркуль с набором приставок очень удобен при мелкосерийных и индивидуальных слесарных работах.
Разумеется, остается проблема с поверкой этого инструмента и его допуск как полноценное средство измерений.
***
