Торпедно-прижимной делитель

Длинностебельные хлеба убирать вообще трудно, тем более если они полеглые или перепутанные. В этом случае жатки обычно оборудуют специальными торпедными делителями, снабженными регулируемыми стеблеотводами. Но если они еще и влажны или имеют слабое крепление корневой системы, большую надежность их сбора обеспечивают дугообразные прутковые прижимные делители.

Стебли скользят вниз по прутку, его нижняя часть прижимает их к земле, а затем мотовило подводит к режущему аппарату. Однако такой делитель создает повышенные потери зерна в зоне деления. Вместе с тем стебли иногда забивают мотовило.

Этих недостатков лишен разработанный в ЦНИИМЭСХе универсальный торпедноприжимной делитель.

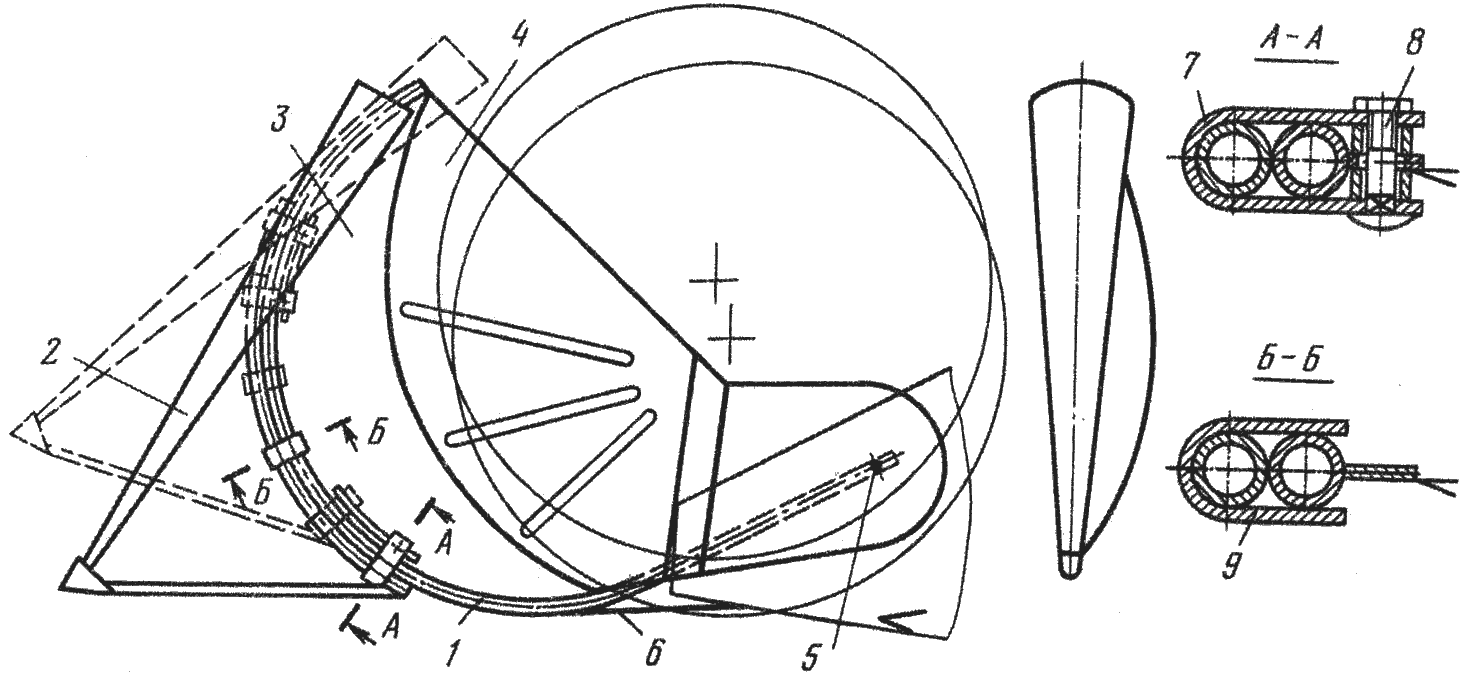

Торпедно-прижимной делитель: 1 — трубчатый каркас; 2 — съемный носок; 3 — стеблеотводящий кожух; 4 — стенка; 5 — шарнир; 6 — пружинная пластина; 7 — крайняя скоба; 8 — зажимной болт; 9 — средняя скоба.

Делитель (рис. 1) содержит трубчатый каркас 1, изогнутый в передней части по дуге, образующей прижимной делитель, и присоединенный к нему с возможностью поворота и фиксации в требуемом положении съемный носок 2. Каркас, прикрепляемый к корпусу жатки шарниром 5, огражден вертикальной стенкой 4 и с внутренней стороны имеет конический стеблеотводящий кожух 3, образующая которого отклонена от стенки делителя под углом. Передняя кромка кожуха совмещена с плоскостью делителя и приварена к основанию, а задняя выполнена по кривой, близкой к траектории движения граблин мотовила. Плавный переход поджимаемых стеблей под режущий аппарат обеспечивает прикрепленная к трубчатому основанию пружинная пластина 6. Носок фиксируют на каркасе в трех точках — сверху и снизу скобой 7 и зажимными болтами 8 с возможностью перемещения их в дугообразных пазах основания и посредине, охватывающим трубу каркасом скобы 9, чтобы придать носку поперечную жесткость.

На прямостоячем и пониклом стеблестое носок опускается вниз и делитель работает как торпедный. На поле с перепутанной влажной полеглой массой, обычно повисающей на поверхности носка, он поднимается выше яруса полеглости. Сам носок разделяет только верхнюю, слабо перепутанную часть стеблестоя, а нижняя — поднимается основанием и перерезается режущим аппаратом. На влажном перепутанном стеблестое со слабым креплением корневой системы (например, на торфяно-болотных почвах) носок поднимается в крайнее верхнее положение или снимается и делитель работает как прижимной.

Стеблеотводящий конический кожух отклоняет прямостоящие стебли и вводит их в зону работы мотовила, т. е. действует подобно перу внутреннего стеблеотвода серийного торпедного делителя. При полеглости против направления движения или под углом к нему стебли с наружной стороны жатки упираются в стенку и не могут проникнуть во внутреннюю зону делителя, а с внутренней — упираются вершинами в конический кожух и по нему соскальзывают в зону работы мотовила, в любом случае — как со съемным носком, так и без него — не попадая в зазор между мотовилом и делителем.

И испытания, и практика показывают, что такой делитель позволяет обеспечить стабильное протекание уборки. Потери зерна в зоне предлагаемого делителя оказались минимальными.

А. Козловский,
В. Кривошеин,
В. Лосев,
Инженеры
ЦНИИМЭСХ Нечерноземной зоны,
г. Минск
