Схема устройства для улучшения разгрузки копнителя

Знакомая многим механизаторам картина на уборке влажных и короткостебельных хлебов: копнитель «растягивает» влажную солому из-за большого коэффициента ее трения о днище и пальцы копнителя, а солома короткостебельных хлебов, напротив, теряется между этими пальцами.

Улучшению схода копны с днища копнителя и сокращению потерь соломы помогает специальное устройство. Оно состоит из миллиметрового листа 2 (см. схему) с приваренными снизу продольными ребрами жесткости. Передним концом лист шарнирно закреплен в боковых продольных ребрах 1 днища, задним опирается на его пальцы. Лист выполнен по конфигурации продольного сечения копнителя. Задний конец листа завернут вниз в виде трубки, что обеспечивает лучшее скольжение конца листа по пальцам днища и предотвращение задиров.

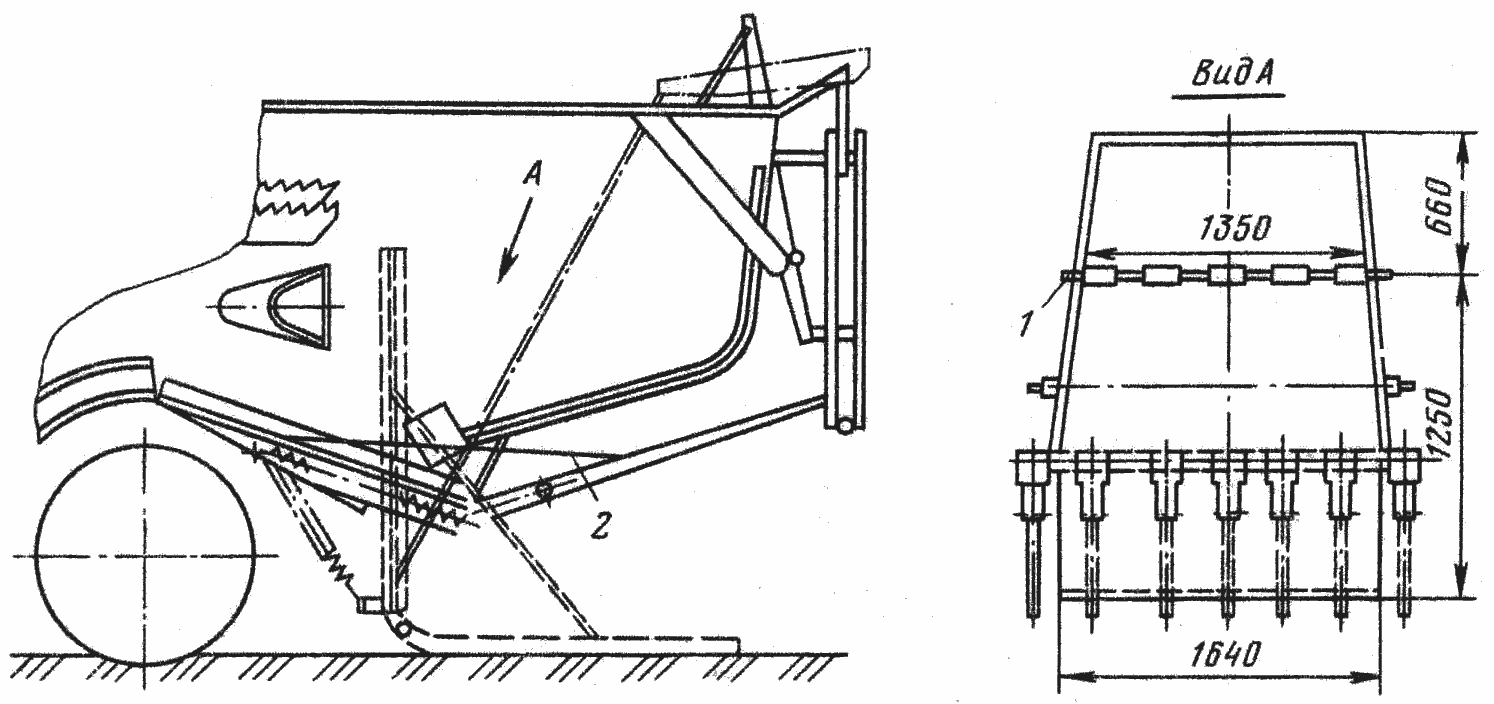

Схема устройства для улучшения разгрузки копнителя: 1 - боковые ребра днища, 2 - поворотный лист

Солома и полова, подаваемые соломо- и половонабивателем, укладываются на днище и расположенный на нем лист до заполнения копнителя. Поскольку лист перекрывает передние части пальцев днища, снижаются потери соломы. В момент разгрузки копнителя днище поворачивается вертикально, а пальцы, касаясь почвы, поворачиваются около своих шарниров, уменьшая угол расположения относительно днища. Упираясь в нижний конец листа, пальцы способствуют скольжению и повороту относительно шарниров, действуя на разгружаемую копну как сталкивающая стенка.

Расположенный под углом к поверхности почвы лист обеспечивает лучший сход соломы и половы с пальцев в конце разгрузки. Использование этого приспособления на уборке короткостебельного ячменя влажностью 23-48% дает возможность уменьшить потери соломы в шесть раз.
Масса приспособления 25 кг, длина 1640, ширина 1250 мм. Копнитель им можно снабдить за полчаса.

В. Бизюк,
В. Кривошеин,
В. Лосев,
инженеры
ЦНИИМЭСХ
Нечерноземной зоны,
г. Минск
