Манипулятор для вакуумной камеры

Болгарские изобретатели (Институт электроники) создали новый манипулятор для обработки (электроннолучевая сварка, резка, пробивка отверстий) в вакууме деталей малых и средних габаритов. В новом устройстве устранен основной недостаток известных манипуляторов — электродвигатель, располагаемый в вакуумной камере и вносящий в нее электромагнитные возмущения, совершенно недопустимые при электронно-лучевой обработке. В изобретенном манипуляторе двигатель расположен вне вакуумной камеры, а движение в нее передает планетарный механизм, обеспечивая рабочему органу манипулятора три степени свободы.

Манипулятор успешно используется в промышленном объединении «Электрон».

*

Горизонтальная ковка — наиболее экономичная технология

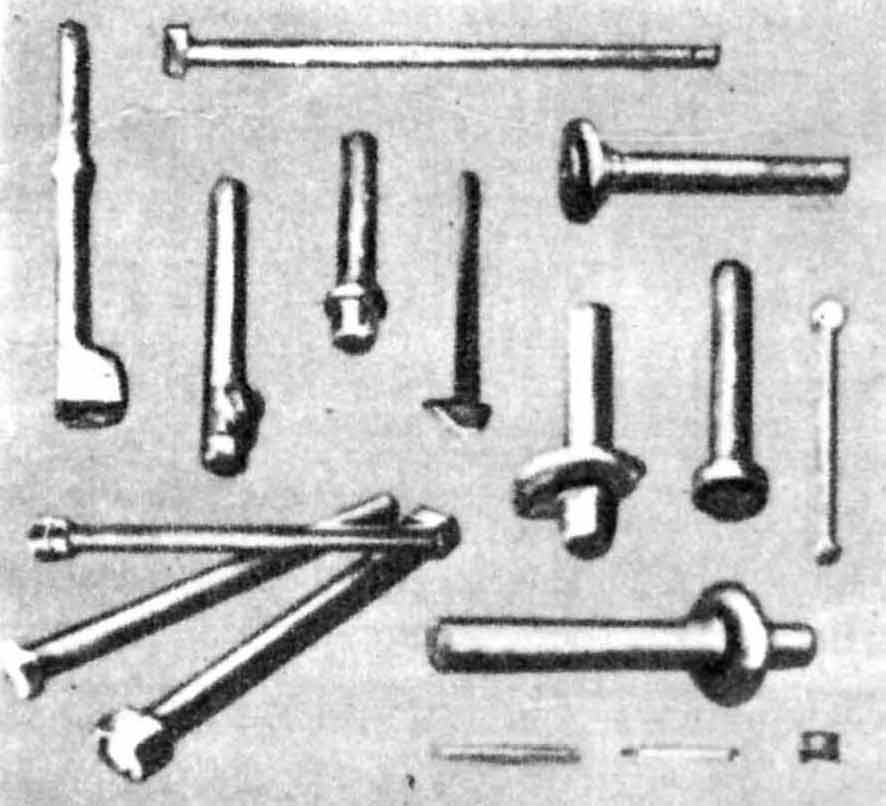

На фото представлены далеко не все детали, изготавливаемые на новом горизонтально-ковочном прессе, созданном в Чехословакии специалистами завода имени Шмерела. Повышенная жесткость станины, усовершенствованный механизм зажима заготовок, возможность, не прерывая процесса, изменять режим ковки — все это позволяет повысить точность изготовления, а стало быть уменьшить припуски на дальнейшую механическую обработку. На новом прессе можно изготавливать как симметричные, так и асимметричные детали из прутков диаметром до 50 мм. Максимальный ход высадочного ползуна 220 мм. Усилие ковки 2,5 т. Равномерное распределение деформаций обеспечивает наиболее благоприятное направление волокон в металле поковок, что повышает их прочность при динамических нагрузках и делает особенно выгодным применение новых процессов в авто- и тракторостроении.

*

Сварочный автомат на «цепи»

Бельгийские инженеры разработали оригинальное и сравнительно простое приспособление для крепления на обрабатываемых трубах сварочного или газорезательного автоматического оборудования. Самоходная тележка с рабочим органом монтируется на роликах, сделанных в виде постоянных магнитов, катящихся по направляющей, охватывающей трубу. Сварочная головка или газовый резак не может ни оторваться от направляющей, ни свернуть в сторону, но свободно перемещается вокруг трубы. Направляющую, словно пояс, можно застегнуть на трубах самых разных диаметров, а роликовую цепь укоротить или удлинить, изменяя длину гибкого тросика, связывающего ролики.

*
