Ударные и многоцелевые беспилотники Израиля

Последние несколько лет кардинальным образом перевернули устоявшиеся за десятилетия представления о ведении современной войны, одним из важнейших факторов этих изменений стали беспилотные летательные аппараты. Именно о них сегодня речь. А конкретнее - БПЛА Израиля.



Израиль известен как один из мировых лидеров в производстве разведывательных беспилотных летательных аппаратов (БПЛА). Однако новые военные потребности (развертывание потенциальным противником тяжелых РСЗО и баллистических ракетных комплексов) вызвали необходимость создания специальных одноразовых ударных БПЛА и вооружения разведывательных БПЛА для решения ударных задач. В настоящее время на вооружении ВС Израиля находится ряд БПЛА национального производства, в том числе ударный одноразовый противорадиолокационный «Нагру» и тактический многоцелевой «Hermes 450». Созданы и готовы к принятию на вооружение новые ударные БПЛА: одноразовый барражирующий «Нагор» и два многоцелевых вооруженных (тактический «Hermes 900» и стратегический «Eitan»). Ударные БПЛА Израиля приведены в таблице.



Обо всем этом и пойдет дальше речь...

*

Одноразовый противорадиолокационный БПЛА «Harpy»



В 1970 г., на завершающем этапе так называемой «Войны на истощение», перед ВС Израиля остро встал вопрос борьбы с ЗРК противника типа С-125, которые были развернуты вдоль Суэцкого канала и нанесли чувствительные потери израильским ВВС. В 1971 г. США поставили Израилю противорадиолокационные управляемые ракеты (УР) AGM-45A/B «Shrike», которые применялись с самолетов (правда, без особого успеха).



Через некоторое время в ВВС появилась идея запускать «Shrike» с земли. Вскоре появился прототип системы — 2 УР устанавливались на ПУ на базе полугусеничного БТР. Однако, дальность стрельбы «Shrike» с наземным пуском была крайне мала, поэтому ракету оснастили мощным стартовым ускорителем. Полугусеничный БТР больше не подходил по грузоподъемности, и рельсовая ПУ была размещена на базе танка «Sherman» со снятой башней. Система получила название «Kachlilit» (по другим данным — «Kilshon») и была принята на вооружение вскоре после войны 1973 г. Дальность стрельбы УР составляла 16 км (при пуске «Shrike» с самолета — 18-25 км для AGM-45A и 40-52 км для AGM-45. Эффективность УР «Shrike» была низкой — в случае если противник выключал РЛС, ракета теряла цель и взрывалась далеко от нее. При этом боевая часть (БЧ) весом 67 кг не обеспечивала надежное поражение РЛС.

Одноразовый ударный БПЛА «Harop»

В операции «Буря в пустыне» 1991 г. США и их союзники столкнулись с проблемой обнаружения и уничтожения ПУ баллистических ракет Ирака типа Р-300 (SCUD), а также их усовершенствованных вариантов «Al-Abbas» и «Al-Hussein». Особенно это касается мобильных ПУ, которые ночью скрытно выдвигались на позиции, осуществляли пуски ракет по целям в Саудовской Аравии или Израиле и отходили в подземные укрытия. Проблема эта так и не была разрешена американцами, несмотря на наличие у них разведывательных спутников и большого числа самолетов для разведки и поражения наземных целей, поэтому американцам пришлось срочно создавать систему ПРО от баллистических ракет. Эта система оказалась сложной, дорогостоящей и не очень эффективной.
В 1976 г. Израиль получил первые противорадиолокационные УР нового типа—AGM-78 «Standard ARM», а в 1977 г. ракету приняли на вооружение. УР «Standard ARM» умела «запоминать» направление на РЛС на случай ее отключения, имела 97-кг БЧ и дальность стрельбы до 90 км. В Израиле для «Standard ARM» также был разработан вариант с наземным пуском — вначале на базе того же танка «Sherman» (прототип), затем — на стандартном армейском грузовике М809А1 (3 УР в герметичных транспортно-пусковых контейнерах). Система получила название «Keres».

Во время войны 1982 г. противорадиолокационные УР были применены довольно успешно. 9-го июня истребители «Phantom» выпустили против ЗРК Сирии в Ливане около 40 УР «Standard ARM», одновременно нанесли удар и наземные системы — «Kachlilit/Kilshon» и «Keres». Система ПВО Сирии в Ливане была разгромлена.
Ракетные комплексы «Kachlilit/Kilshon» и «Keres» примерно 20 лет эксплуатировались 153-м дивизионом, входящим в войска ПВО (по другим данным — 153-й эскадрильей ВВС). В период использования «Kachlilit/Kilshon» имелось не менее 2 батарей этих ракет, в каждой по 5 ПУ. Впоследствии все эти ракеты были заменены в ВВС на БПЛА «Harpy», о котором пойдет речь ниже.

В конце 80-х годов отделение Malat компании Israel Aerospace Industries (IAI) разработало ударный БПЛА «Harpy». предназначенный для поиска и уничтожения РЛС. Аппарат построен по схеме «бесхвостка» с треугольным крылом и двукилевым хвостовым оперением. Он оснащен роторным двигателем AR731 с толкающим винтом. После запуска БПЛА совершает автономный полет по заложенной программе, выходит в заданный район и барражирует в нем. После обнаружения сигналов РЛС он определяет местоположение цели, пикирует на нее и поражает осколочно-фугасной боевой частью.

Запуск БПЛА осуществляется из транспортно-пускового контейнера при помощи твердотопливных стартовых ускорителей. На пусковой установке (автомобиле повышенной проходимости) смонтировано 18 таких контейнеров. Батарея «Harpy» включает 3 ПУ, центр управления и взвод тылового обеспечения, всего в батарее 54 БПЛА. Контейнеры с БПЛА могут также устанавливаться на кораблях ВМС. БПЛА «Harpy» состоят на вооружении ВВС Израиля. Они также экспортировались в Турцию, Индию, Китай, Тайвань и Южную Корею.

Во второй ливанской войне 2006 г. самолетам израильских ВВС удалось уничтожить большую часть ПУ тяжелых дальнобойных ракет «Fajr 3/5» и «Zilzal 2» формирований «Hezbollah», что в значительной степени стало возможным благодаря разведывательным БПЛА. Однако угроза иранских баллистических ракет «Shahab 3», способных наносить удары по всей территории Израиля и имеющих химические и бактериологические боеголовки, а в потенциале — ядерные. А также угроза сирийских ракет типа Р-300 вынудили Израиль создавать многоэшелонную систему ПРО. Вместе с тем, задача борьбы с баллистическими ракетами наиболее эффективно решается путем уничтожения их до пуска (вместе с ПУ). Для решения последней задачи в Израиле, судя по имеющимся данным, намечено привлечь новые ударные БПЛА.

*

Учитывая ограниченные возможности БПЛА «Harpy», который может поражать только РЛС, отделение Malat компании IAI разработало новый барражирующий ударный БПЛА, который может вести охоту на сложные в обнаружении наземные цели, такие как мобильные или укрытые (замаскированные) пусковые установки тяжелых РСЗО и баллистических ракет, а также зенитные системы. Этот одноразовый БПЛА, известный под наименованием «Harop», может быть запущен над подозрительным районом без предварительного обнаружения искомой цели. Предназначенный для действий на дальности свыше 1000 км БПЛА может барражировать над этим районом до 6 часов, разыскивая цель, пока она не будет обнаружена, после чего немедленно ее атакует. Впервые система «Harop» была показана на аэрошоу «AeroIndia 2009».



БПЛА «Harop» похож на более ранний одноразовый ударный БПЛА «Harpy» и является его развитием. Главные отличия «Harop» от «Harpy» состоят в увеличенных консолях крыла, более длинной носовой части и наличии переднего горизонтального оперения. Так же как «Harpy», «Harop» запускается из контейнера, установленного на автомобиле. Контейнеры с БПЛА также могут устанавливаться на кораблях, кроме того, БПЛА может быть приспособлен для запуска с самолетов. В дополнение к радиочастотной системе самонаведения «Harpy», «Harop» имеет электронно-оптическую камеру и инфракрасную систему переднего обзора, позволяющие обнаруживать и атаковать неизлучающие и движущиеся цели, а также неработающие РЛС. БПЛА «Harop» может быть также использован против укрытых (замаскированных) баз баллистических ракет (БР). когда ракетные шахты и укрытия открываются перед пуском ракет. Атака цели может производиться с любого направления и под любым углом, от настильной траектории до вертикального удара. Поражение цели обеспечивается осколочно-фугасной боевой частью.

Батарея БПЛА «Harop» состоит из пусковых установок и центра управления, который обеспечивает дистанционное управление БПЛА в реальном масштабе времени. Они могут участвовать в конфликтах низкой и высокой интенсивности, боевых действиях в городских условиях и антитеррористических операциях.

Индия рассматривает ударный БПЛА «Harop» (также известный как «Harpy -2») как часть программы вооружений стоимостью 1 млрд. долл. Турция также интересовалась подобной системой, и в конце 2008 г. ее министерство обороны рассматривало перспективы увеличения возможностей БПЛА «Harpy» и создания его барражирующего ударного варианта.

БПЛА «Harop» создавался компанией IAI частично в международной кооперации, которая, однако, никогда не была полностью реализована. В 1999 г. фирма IAI разрабатывала совместный проект ударного БПЛА «Cutlass» с компанией Raytheon Systems. Наименование «Cutlass» является аббревиатурой, которая расшифровывается как «боевая беспилотная система обнаружения и поражения цели». Первоначально «Cutlass» был показан на Парижском аэрошоу в 1999 г. и объединял корпус БПЛА «Harpy» производства фирмы IAI и совершенную систему самонаведения компании Raytheon Systems, производителя известной противорадиолокационной ракеты HARM. «Cutlass» должен был устанавливаться на кораблях для поддержки наземных операций ВМС США. Он должен был иметь время барражирования до 6 часов, скорость 185 км/ч и максимальную дальность действия 1000 км. В отличие от автономного БПЛА «Harpy», «Cutlass» имел дистанционное управление на дальности до 150 км, которая могла быть увеличена посредством радиорелейного управления через другие БПЛА.

В октябре 2005 г. БПЛА «Harop», именуемый «White Hawk», был представлен министерству обороны Великобритании группой, возглавляемой корпорацией MBDA, которая включала также отделения IAI/МВТ. Хотя MBDA формально выбрала одного из финалистов британской программы демонстратора технологии барражирующего боеприпаса (LMCD), которая позднее эволюционировала в программу «Fire Shadow», «White Hawk» не был избран в качестве прототипа для программы, так как министерство обороны хотело иметь полностью британскую группу разработчиков.

Фирма IAI вела переговоры с потенциальными покупателями этого оружия — Индией и Турцией. Согласно некоторым данным, «Harop» уже заказаны одной из стран. Стоимость контракта св. 100 млн. долл. Известно также, что Индия планировала закупить 8-10 систем. По другим данным, Турция заказала 48 систем (2 дивизиона) на сумму 180 млн. долл.

***

Многоцелевые БПЛА «Hermes 450» и «Hermes 900»



БПЛА «Hermes 450» был разработан компанией Silver Arrow, дочерней фирмой компании Elbit Systems. Он поступил на вооружение ВВС Израиля в 1997 г. БПЛА предназначен для наблюдения, патрулирования, разведки и ретрансляции радиосвязи. Он также может нести 2 ПТУР Hellfire или Spike-ER. Средства разведки включают электроннооптические и инфракрасные камеры, а также лазерный целеуказатель. Радиус действия — 200-250 км.
БПЛА изготовлен из композитных материалов, что затрудняет его обнаружение РЛС. Конструкция аппарата — моноплан с высокорасположенным крылом и V-образным хвостовым оперением. Роторный двигатель R802 с толкающим винтом расположен сзади фюзеляжа. Усовершенствованный вариант БПЛА «Hermes 450В» имеет двигатель R902(W) мощностью 70 л.с. Взлет и посадка аппарата обычно производятся с ВПП, хотя в отдельных случаях (например, для запуска с кораблей) может применяться катапульта. Усовершенствованный вариант БПЛА оснащен автоматической системой взлета и посадки.



БПЛА «Hermes 450» является одним из наиболее распространенных в ВВС Израиля и находится на вооружении 166-й и 200-й эскадрилий. Эти БПЛА неоднократно использовались израильтянами для нанесения ударов по наземным целям, в т.ч. пусковым установкам неуправляемых ракет палестинцев в секторе Газа и Ливане. Они частично заменили в этом качестве ударные вертолеты. Также эти БПЛА применялись для «точечного» уничтожения лидеров палестинских боевиков.

Кроме того, этот БПЛА закуплен для ВС Великобритании, Хорватии и Грузии, его планирует заказать Сингапур. Стоимость комплекса до 10 млн. долл., одного БПЛА — 2 млн. долл. Великобритания активно применяла «Hermes 450» для разведки в Ираке и Афганистане, а Грузия — в Абхазии в 2008 г. (там российскими истребителями МиГ-29 было сбито до 5 этих БПЛА). На основе усовершенствованного варианта БПЛА «Hermes 450В» в Великобритании создается всепогодный БПЛА «Watchkeeper», который в перспективе должен заменить в британских ВВС БПЛА «Hermes 450».

В настоящее время компания Elbit Systems заканчивает создание нового многоцелевого БПЛА «Hermes 900». По своим возможностям он сравним с известным американским БПЛА MQ-1A «Predator» и имеет относительно БПЛА «Hermes 450» удвоенные продолжительность полета и полезную нагрузку. БПЛА «Hermes 900» оснащен двигателем Rotax 914, убирающимся шасси и спутниковой системой связи. Он имеет самое современное оборудование разведки и может нести 4 ПТУР Hellfire или 2 бомбы с лазерным наведением. Канада ведет переговоры о закупке этого БПЛА, частично оснащенного европейским электронным оборудованием.



БПЛА «Hermes 900»

Многоцелевой БПЛА «Eitan»

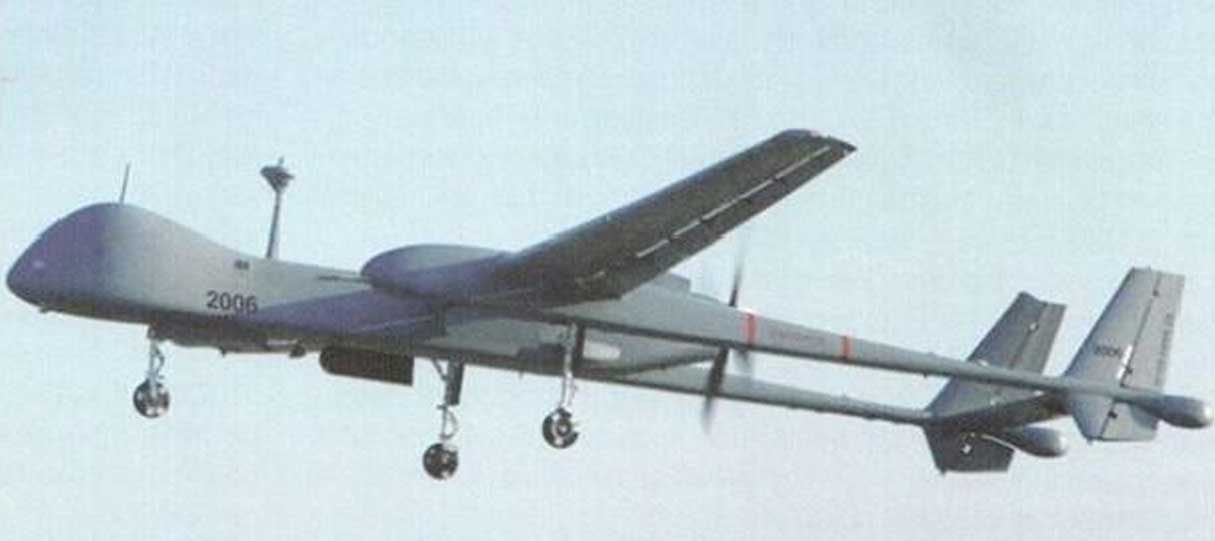

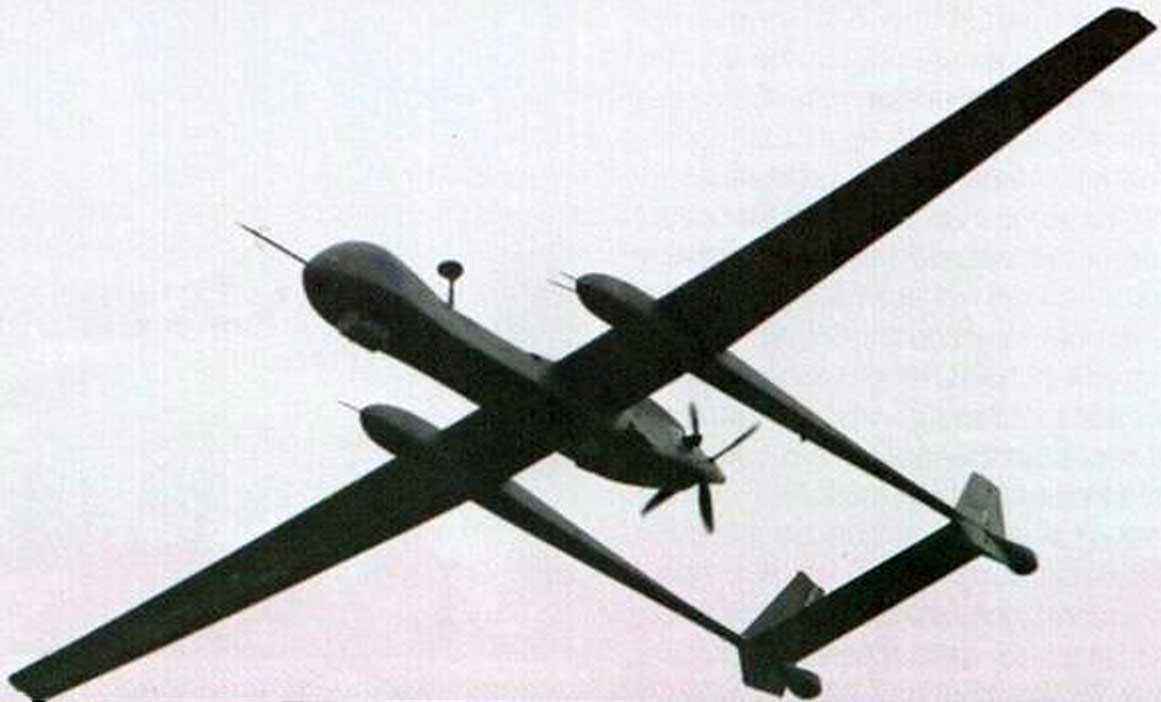

Новый БПЛА «Eitan» («Heron ТР») разрабатывается отделением Malat фирмы IAI в основном в качестве разведывательного самолета, но он может применяться и для нанесения стратегических ударов с воздуха на большой дальности. В частности, предполагается его использование для ударов по иранским конвоям с оружием, идущих в сектор Газы через Судан, а также по пусковым установкам баллистических ракет на территории Ирана, который объявлен израильским генштабом угрозой существования Израиля и «врагом номер один».



БПЛА «Eitan» является развитием БПЛА «Harop», но имеет увеличенные размеры и вес. Аппарат должен действовать на средних высотах (выше трасс коммерческих авиалайнеров), он всепогоден, имеет ряд систем (связи через спутник, автоматического взлета и посадки, защиты от обледенения), а также авионику с тройным резервированием. Конструкция аппарата — двухбалочный моноплан с высокорасположенным крылом (имеющим высокое аэродинамическое качество) и общим горизонтальным стабилизатором. Двигатель Pratt&Whitney РТ6А с толкающим винтом расположен сзади фюзеляжа между балками. Шасси трехопорное, убирающееся. Аппарат выполнен из композиционных материалов. Он оснащен РЛС с синтетической апертурой, электронно-оптическими и инфракрасными камерами, антеннами радиоразведки и системой спутниковой связи. Под крылом могут подвешиваться управляемые ракеты и бомбы или БПЛА. Испытания двух прототипов БПЛА «Eitan» закончены, и он уже поступил на вооружение ВВС Израиля.

Возможности БПЛА «Harop» И «Eitan» по уничтожению пусковых установок иранских баллистических ракет

Корпус стражей исламской революции Ирана имеет на вооружении 6 пусковых установок БР «Shahab 3» и 24 ракеты, причем производство их продолжается. Пусковые установки и ракеты на них обладают достаточно крупными размерами и могут быть обнаружены израильскими и американскими разведывательными спутниками с определением точных координат. Кроме того, заправка горючим и подготовка к пуску этих ракет требует много времени. Ударные БПЛА типа «Harop» могут быть запущены с израильских боевых самолетов F-15I и F-16I или БПЛА «Eitan» (через которые они будут управляться), а также с борта израильских кораблей, развернутых в Персидском или Оманском заливе. Однако ВВС Ирана имеют 118 истребителей (25 F-14, 25 МиГ-29, 24 Mirage F-1, 20 F-5B, 24 F-7M), а из опыта грузино-российской войны 2008 г. известно, что российские истребители МиГ-29 сбили до 5 БПЛА израильского производства, показавших малую скорость, низкую маневренность и высокую уязвимость. Кроме того, Иран закупил в России 29 ПУ ЗРК малой дальности «Тор-М1», которые достаточно эффективны против БПЛА. Если позиции БР «Shahab 3» будут защищены истребителями и ЗРК «Тор-М1», то возможности ударных БПЛА по их поражению представляются довольно сомнительными.



Кроме того, БЧ этих БПЛА имеет относительно небольшую мощность и вряд ли сможет нанести пусковым установкам серьезные повреждения. Если же БПЛА «Eitan» попытаются вторгнуться в воздушное пространство Ирана на большой высоте с целью достигнуть позиций ПУ БР, то против них могут быть использованы иранские истребители и ЗРК С-200. Единственная возможность для израильских ударных БПЛА проникнуть к позициям иранских БР — это предварительная дезорганизация системы ПВО Ирана путем пресыщения ее возможностей массовым запуском ложных целей и боевых БПЛА, проведения диверсий против ее командных пунктов и организации серии дезинформационных и отвлекающих действий. Однако это достаточно сложная и рискованная операция.

Выводы

Новые военные угрозы (развертывание потенциальным противником тяжелых РСЗО и баллистических ракетных комплексов) вызвали необходимость создания в Израиле специальных одноразовых ударных БПЛА и вооружения разведывательных БПЛА для решения ударных задач.

На вооружении ВВС Израиля уже находится ряд БПЛА национального производства, ударных и приспособленных для поражения наземных целей, в т.ч. одноразовый противорадиолокационный «Harpy» и тактический многоцелевой «Hermes 450». Однако «Harpy» может бороться только с РЛС, a «Hermes 450» имеет малый радиус действия и небольшую боевую нагрузку.

Созданы и готовы к принятию на вооружение новые ударные БПЛА: одноразовый барражирующий «Harop» и 2 многоцелевых (тактический «Hermes 900» и стратегический «Eitan»).

БПЛА «Harop» должен заменить «Harpy». Он способен действовать на дальности 1000 км и до 6 часов барражировать в поисках важных целей, в т.ч. ПУ РСЗО и ОТРК или РЛС, а затем наносить по ним точные удары за счет телеуправления.

БПЛА «Hermes 900» и «Eitan» имеют увеличенную продолжительность полета (до 40 и 70 часов соответственно) и большой радиус действия за счет спутниковой навигации и телеуправления при помощи спутниковой системы связи. И если у «Hermes 900» относительно небольшая боевая нагрузка, то «Eitan» может нести до 910 кг высокоточных ракет или бомб на большую дальность и поражать баллистические ракеты до пуска. При этом БПЛА «Hermes 900» могут выполнять разведывательные задачи, a «Eitan» — ударные. В другом варианте действий управление ударными БПЛА «Hermes 900» может осуществляться через «Eitan».

Возможности БПЛА «Harop» и «Eitan» по уничтожению пусковых установок иранских баллистических ракет представляются довольно сомнительными из-за того, что система ПВО Ирана располагает достаточными силами истребителей и ЗРК; эти возможности могут быть реализованы только после пресыщения, дезорганизации и отвлечения системы ПВО.

Ударные и многоцелевые БПЛА Израиля имеют достаточно высокий технический уровень и пользуются успехом на мировом рынке.

Виктор Кузнецов

***
