Сегодня мы поговорим о ремонте гладких микрометров на примере вот такого польского образца середины и второй половины 80-х годов...

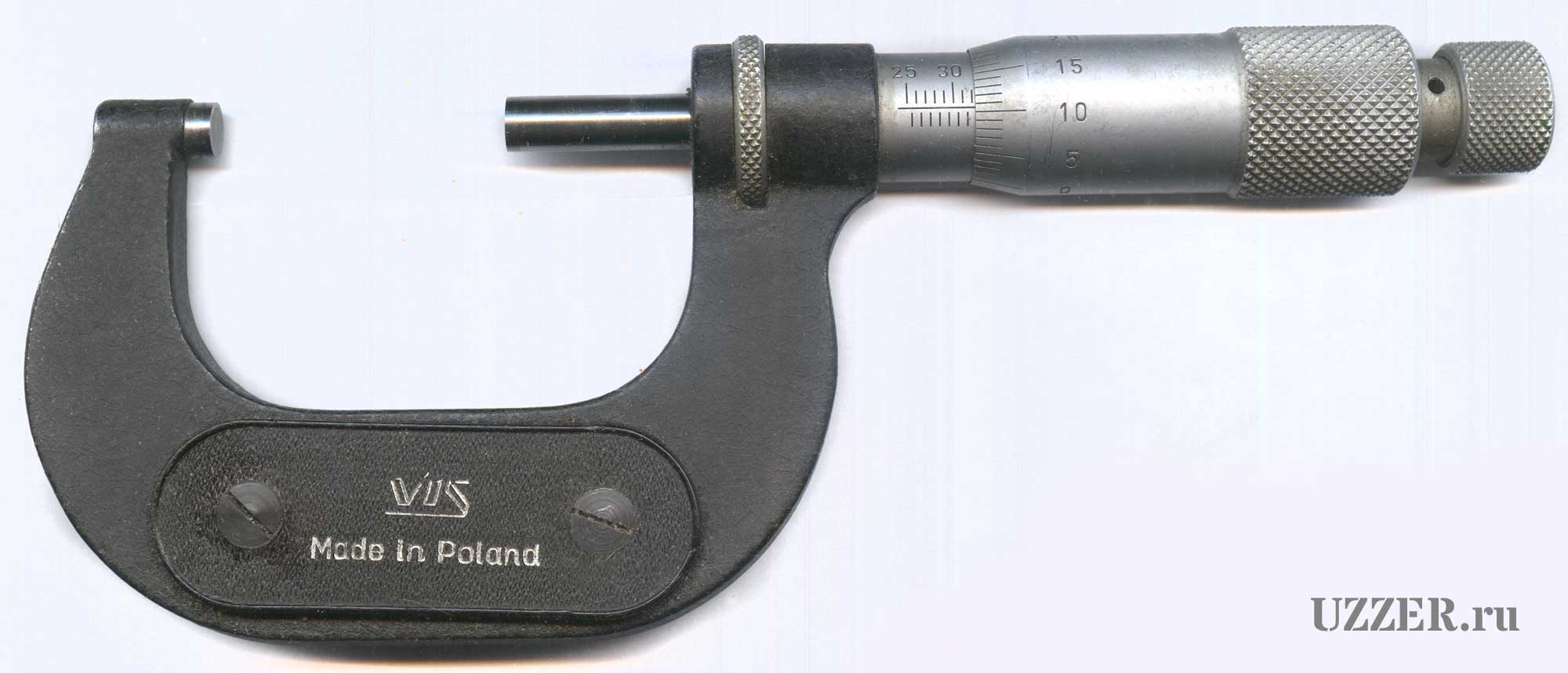

Польский гладкий микрометр VIS 25-50 мм с ценой деления 0,01 мм

Несмотря на то, что варшавский инструментальный завод VIS давно производил измерительный инструмент, он в СССР поступал в небольших объемах. Все изменилось в середине 80-х годов. Неизвестно по какой причине, микрометры, штангенциркули, нутромеры и прочий инструмент из братской Польской народной республики начал поступать в СССР в больших количествах. Многим он сразу понравился и в первую очередь по эстетическим параметрами - они были приятными, симпатичными, в аккуратных коробочках... Но, увы, по эксплуатационным качествам они не блистали. У них был меньший срок службы, микрометрическая резьба на микровинте быстро вырабатывалась, появлялись люфты… сама сталь была подвержена коррозии сильнее отечественных. В итоге их браковали десятками и сотнями, при этом часто внешне они были в отличном состоянии. Не удивительно, что огромное их количество позже наводнило все рынки и барахолки. Но надо знать, что большинство из них – брак.

+ Щелкайте по фото, чтобы увеличить!

Внешний осмотр микрометра

Гладкие микрометры VIS из ПНР к нам шли нескольких видов, мы сегодня познакомься с одним из них. Это стандартного типа микрометр с диапазоном измерений 25-50 мм, с ценой деления 0,01 мм.

Скоба плоская, без ребер жесткости, она имеет пластмассовые накладки с двух сторон, для предохранения инструмента от воздействия тепла человеческих рук.

Неподвижная пятка и микрометрический винт 6 мм в диаметре, советские микрометры имели 8 мм. Далее, они имеют измерительные площадки из твердого сплава. На скопе стопорное кольцо микровинта. Стебель и барабан стандартные, хромированные. Трещотка работает четко, щелчки четко выраженные.

Особенность: в отличие от советских микрометров, на этих польских не был нанесен серийный номер изделия. Обычно его наносили на заводе сами, электрографом на стебель. Иногда аккуратно снималась краска с торца скобы, и номер наносился туда (разумеется, не клеймением). Данный экземпляр номера не имеет, это значит, что он был забракован сразу - в новом состоянии. Я не знаю, каковы были стандарты в Польше, но часто из-за разницы в их требованиях и наших ГОСТах их и браковали - у них требования были менее жесткие.

Смотрим видео

Характерные дефекты

В процессе работы эти польские микрометры получают все те же поломки, что и наши отечественные: это износ измерительных поверхностей, неравномерный износ микрометрического винта, люфты микрометрического винта в стебле, износ или поломка трещотки, стопорного кольца, коррозия и прочее.

Ремонт так же ничем особенным не отличается от ремонта советских гладких микрометров. Методика ремонта микрометров описана мною здесь - читайте по ссылке.

Устранение погрешности вследствие неравномерной выработки микрометрического винта - читайте также по ссылке. А также видео ниже:

Ремонт трещотки - следующая статья...

Обычно микрометры бракуются контроллерами отдела Главного Микрометра или Госстандартом. Причина брака указывается в сопроводительной справке.

- Ремонтник должен провести визуальный осмотр, поиск явных дефектов,
- Если внешне дефектов нет, проводится стандартная поверка микрометра согласно методике.
- Проводится разборка и промывка в бензине, удаляется коррозия, забоины (если необходимо повторная промывка), смазка, сборка. Доводка измерительных поверхностей.

Устранение погрешности микровинта. Проверка трещотки, ремонт, если необходимо. Выставление на ноль. Окончательная поверка. Как и сказано выше - подробнее по ссылке.

Разбираем микрометр VIS

Сейчас мы просто разберем этот микрометр и посмотрим его устройство.

Выкручиваем барабан вместе с микрометрическим винтом. Отвинчиваем регулировочную гайку с внутренней резьбы - она цангового типа. Стопорное кольцо практически никогда не выходит из строя, его можно вытащить - на нем есть прорезь, а в скобе штифт - его пропускаем через эту прорезь и вытаскиваем.

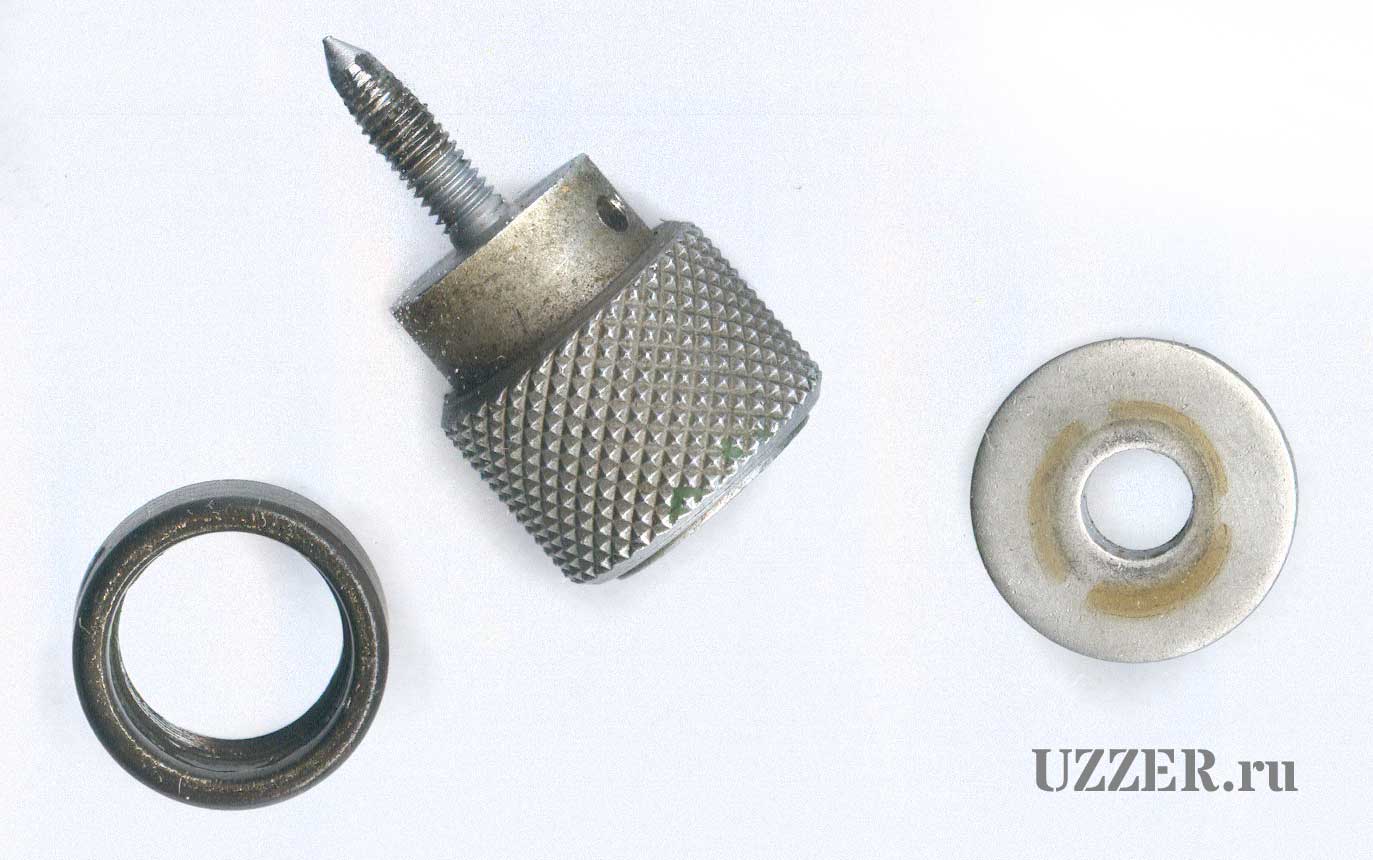

Регулировочная гайка, трещотка в сборе, внешняя шайба (находится на торце барабана, между ним и трещоткой).

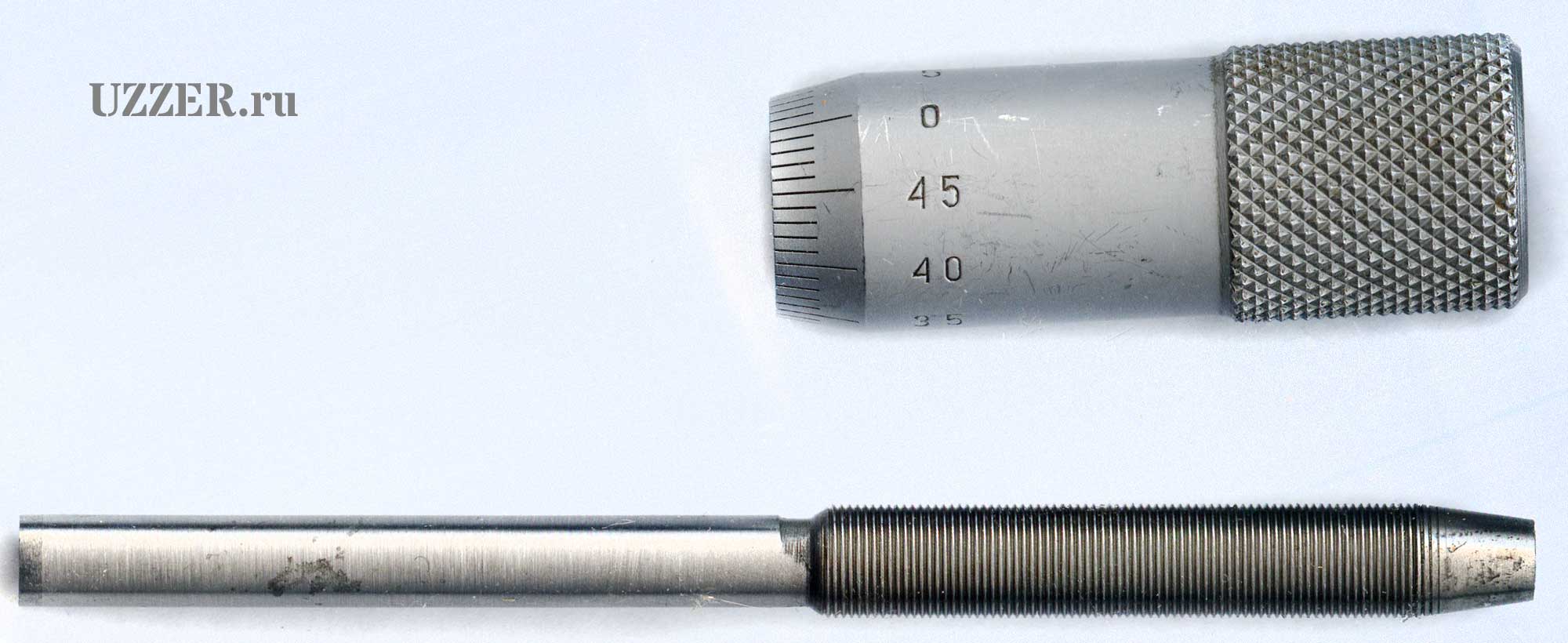

Микровинт и барабан. На торце микровинта конус, на торце барабана под него притертое конусное посадочное место. Фиксирует микровинт в барабане трещотка через шайбу.

Разборка трещотки

Фиксатор микровинта одновременно и трещотка. Торцевую гайку (1) выкручиваем ключом из комплекта.

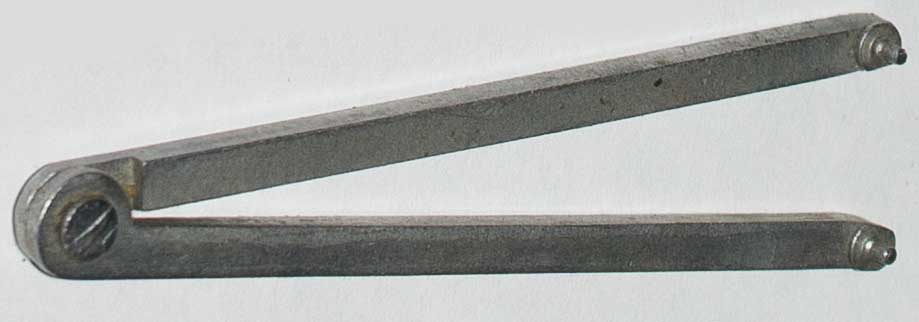

Вот таким ключом...

Ну, или универсальным...

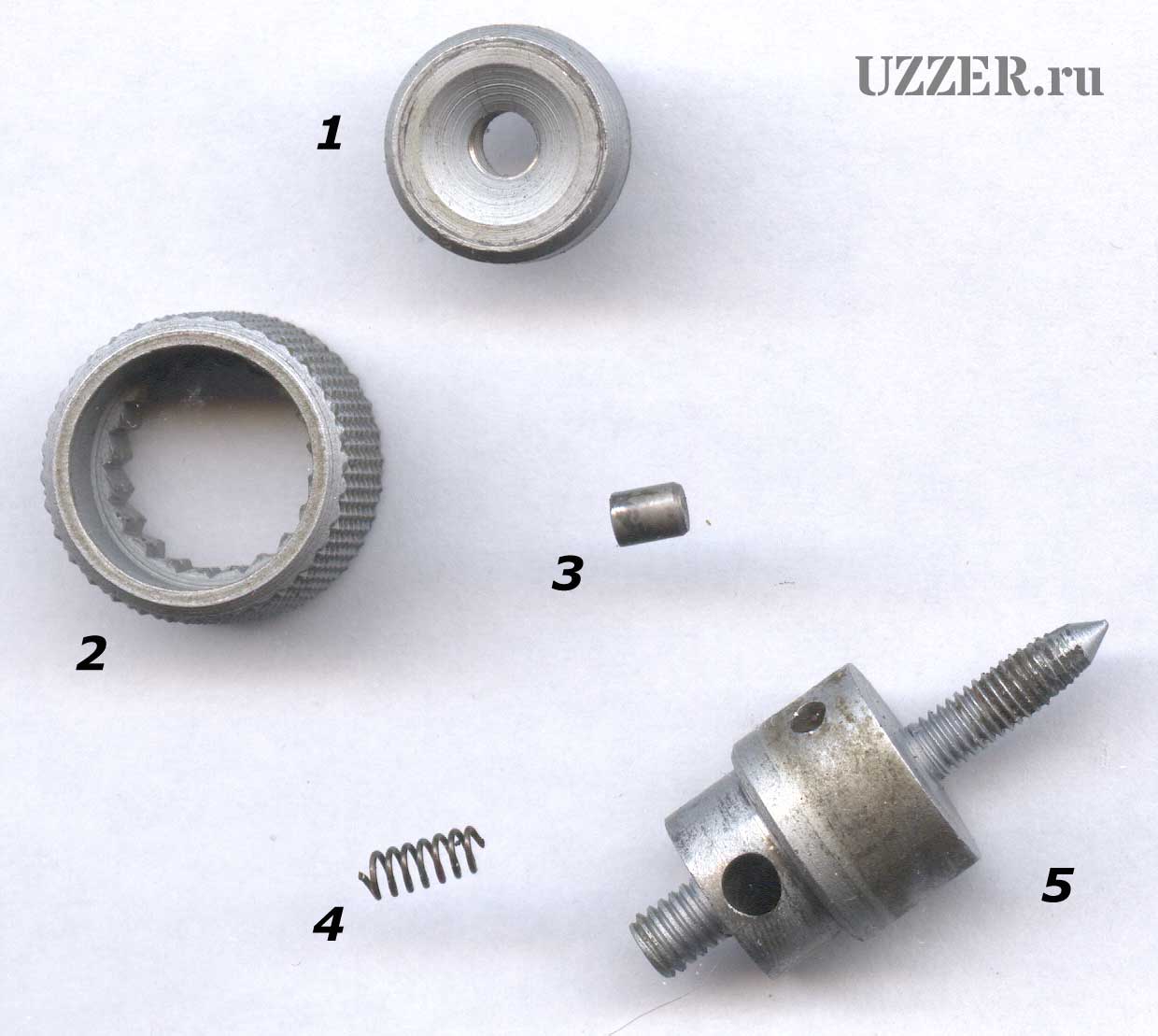

Трещотка состоит из кольца с внутренними зубьями (2), штифт (3), который имеет с одной стороны поверхность с радиусом. Именно этим радиусом штифт трется о зубья. Снизу его поджимает пружина (4). В корпусе трещотки (5) есть отверстие под углом - сперва вставляется в него пружина, поверх штифт, радиусом наружу. Затем он прижимается пальцем и одевается кольцо с внутренними зубцами. Сверху накручивается гайка.

Производитель

VIS польский производитель измерительного инструмента. Предприятие было основано еще в конце 19 века, но лишь после Второй мировой войны оно начало производить точные машиностроительные изделия, в середине 50-х годов начали производить измерительный инструмент.

Собственно предприятие VIS было создано 31 декабря 1971 года, в составе Варшавского инструментального завода, два других завода и несколько иных предприятий и оптовых баз.

Предприятие производило штангенциркули (нониусные и электронные), микрометры (гладкие, рычажные, резьбовые и прочие), нутромеры (индикаторные и микрометрические), сенсорные толщиномеры, концевые меры длины и принадлежности к ним, различные калибры...

В начале 1996 года предприятие было уже раздробленным и окончательно было приватизировано. В 2002-2004 годах был создан холдинг VIS из двух предприятий. В 2009, 2010, 2012 и 2015 годы стали вехами, когда отдельные предприятия объявлялись банкротами и ликвидировались, все имущество распродавалось или просто расхищалось, здания им цеха сносились... На сегодня этой компании больше нет. Права на товарный знак "VIS" принадлежат мазовецкой инструментальной компании.

На этом все, следующим будет обзор швейцарского микрометра TESA Master

Михаил Дмитриенко, специально для UZZER.ru
